炭化タングステンは、現代の製造業において最も広く使用されている超硬質材料の一つであり、その優れた耐摩耗性、高い圧縮強度、そして過酷な動作条件下での寸法安定性が高く評価されています。複雑な形状の製品には、 厳しい公差の部品-のような カスタムダイ, 精密インサート、マイクロツール、輪郭のある機械部品など、ワイヤーEDM（放電加工）は最も効果的な加工方法の1つです。伝統的な処理方法 切削工具 タングステンカーバイドを効率的かつ正確に加工することができません。しかし、経験豊富な加工業者でさえも、ある課題に悩まされています。それは、オーバーカットです。オーバーカットは部品の精度を低下させ、表面仕上げを損ない、高価なタングステンカーバイドブランクを無駄にし、結果として高額な手直しや部品の廃棄につながります。
複雑、非線形、あるいは微細な形状のタングステンカーバイド加工において、オーバーカットは単なる軽微なエラーではなく、部品全体を駄目にする可能性があります。一般的な鋼材や合金の加工とは異なり、タングステンカーバイドは高硬度で脆いため、放電加工によるオーバーカットのリスクが増大し、プロセス制御が極めて重要になります。
ワイヤ電極の選択と張力制御の最適化

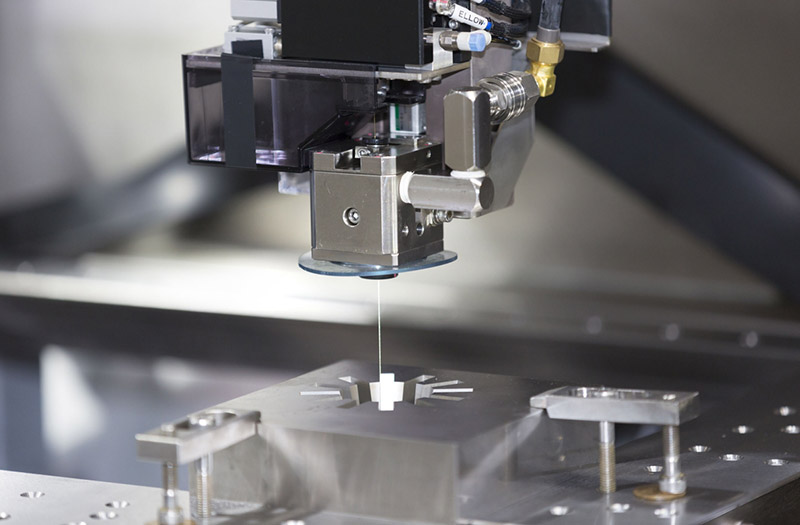

エラーのないワイヤ放電加工の基盤は、ワイヤそのものにあります。硬くて脆いタングステンカーバイドの場合、微細仕上げ加工には標準的な真鍮ワイヤは避け、代わりに層状ワイヤ、コーティングワイヤ、または硬質合金加工用に設計された高張力モリブデンワイヤを使用してください。これらのワイヤは、安定した放電エネルギーを維持し、ワイヤの振動を低減し、横方向のたわみを最小限に抑えます。横方向のたわみは、狭いコーナーや複雑な曲線における意図しないオーバーカットの最大の原因の一つです。
同様に重要なのは、一定かつ正確なワイヤー張力です。張力が変動すると、特に複雑な加工でよく見られる深いまたは狭い切り口では、切断中にワイヤーが揺れてしまいます。 タングステンカーバイド部品最新の閉ループ張力システムは、切断中も一定の力を維持し、ワイヤーのずれや過大な寸法の発生を防ぎます。微細で複雑な形状の場合は、メーカーが推奨する硬質材料の張力範囲に設定し、ワイヤーの破損を防ぐため、安全限界を超えないようにしてください。
タングステンカーバイドの放電パラメータ（パルス設定）の微調整
EDMにおけるオーバーカットは、制御されていない放電エネルギーとパルス幅に直接関係しています。タングステンカーバイドでは、軟質金属に使用されるような過酷な設定ではなく、低侵食で高精度なパラメータ設定が必要です。パルスが強すぎると、より大きなクレーターが形成され、カーフが広がり、ワイヤーが経路から外れるため、複雑な形状でもオーバーカットが発生します。
これを軽減するには:
• 仕上げパスでは短いパルスオン時間と長いパルスオフ時間を使用し、火花のサイズと熱入力を制限します。
• 半仕上げ段階と仕上げ段階でのピーク電流を低減し、熱膨張とワイヤのたわみを最小限に抑えます。
• コーナー部と半径部に対する適応型パラメータ制御をプログラムします。複雑なタングステンカーバイド部品は、鋭い内角と狭い半径を持つことが多く、標準パラメータでは過剰なオーバーカットが発生します。コーナー減速と電力低減により、ワイヤーが過放電することなく正確なツールパスをたどります。
厳密なツールパスプログラミングと補正ロジック
CAMプログラミングの不備は、複雑な形状におけるオーバーカットの主な原因です。 タングステンカーバイド部品ワイヤ半径補正を正確に適用する必要があり、ツールパスは特定のカーフ幅を考慮する必要があります。 硬質材料放電加工鋼鉄用に設計された一般的な補正値はタングステンカーバイドでは機能せず、一貫して小さすぎるカットや大きすぎるカットにつながります。
追加のベストプラクティス:
• ツールパス内での急激な方向転換を避け、滑らかな遷移アークを使用してワイヤの揺れを減らします。
• 1 回のカットに頼るのではなく、複数のスキム パス (複雑なプロファイルの場合は最低 2 ～ 4 パス) を追加します。粗削りによってバルク材料が除去され、後続のスキム パスによって寸法のドリフトが修正され、オーバーカットが完全に排除されます。
• 切削前に CAM ソフトウェアでツールパス全体をシミュレートし、届きにくいフィーチャでのオーバーカットの原因となる衝突、パスの偏差、または補正エラーを検出します。
安定したワーク保持と振動減衰

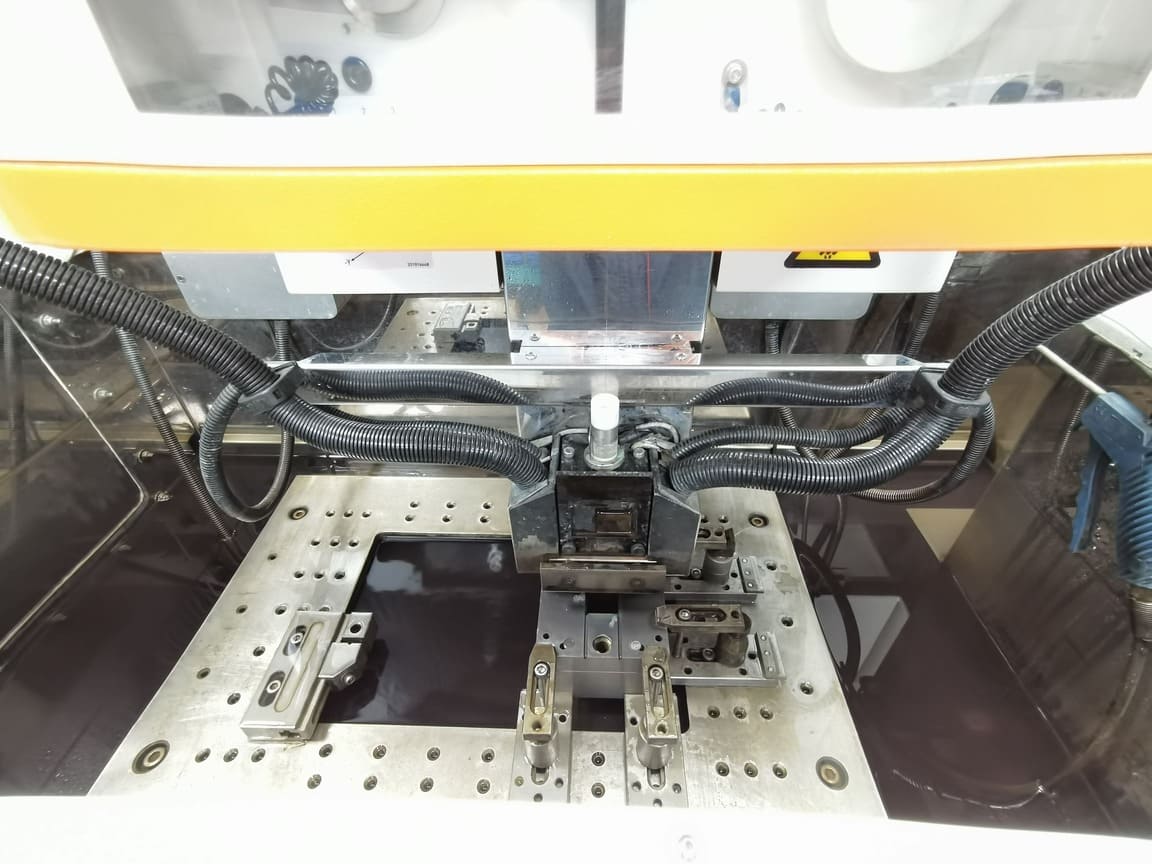

タングステンカーバイドのブランクは密度が高く剛性が高いが、不適切な固定により切削中にずれが生じ、数マイクロメートルのずれでも目に見えるオーバーカットにつながる。 精密部品. 特注の低変形ワークホールディングを使用する 備品、そして、ブランクを均等に固定して、材料を歪ませたり、工程の途中で位置をずらしたりするクランプ応力を回避します。
機械や周囲の環境からの振動もワイヤのアライメントを乱します。放電加工機を床振動から遮断し、作業台、チャック、ワイヤガイドが完全に校正され、剛性が確保されていることを確認してください。形状が深く複雑な部品の場合は、ブランクのチャタリングを防ぐため、サポート治具を使用してください。ブランクのチャタリングは、垂直面や傾斜面におけるオーバーカットの不均一な発生原因となる隠れた要因です。
正確な機械の校正とメンテナンス
最高のプログラミングとパラメータ設定でも、適切にキャリブレーションされていない放電加工機を克服することはできません。ワイヤガイド、軸の位置決め、エンコーダフィードバック、そして加工液の流れを定期的にキャリブレーションすることは、EDMにとって不可欠です。 炭化タングステン精密加工ワイヤーガイドが摩耗したり位置ずれすると、ワイヤーが中心からずれて、すべてのフィーチャーでオーバーカットが発生します。ガイドは推奨間隔で交換し、毎日位置合わせを確認してください。 高精度な仕事.
絶縁液の品質も切断安定性に影響を与えます。清浄で脱イオン化された絶縁液は、安定した予測可能な火花放電を保証します。汚染された絶縁液は、不規則な放電を引き起こし、切断幅を予測不能に広げ、複雑な形状ではランダムなオーバーカットにつながります。加工プロセスの安定性を維持するには、絶縁液の導電率とろ過効率を維持する必要があります。
熱安定性制御
タングステンは熱伝導率が低いですが、放電加工時の局所的な熱膨張によって、ミクロン単位の公差を持つ複雑な部品ではオーバーカットが発生することがあります。放電加工機周辺の周囲温度を一定に保ち、隙間風の吹き込みを避け、切断前にブランクと機械の熱平衡状態を保つようにしてください。 複雑な炭化タングステンの形状残留熱を放散し、寸法の変化を防ぐために定期的な一時停止をプログラムします。
タングステンカーバイドにおけるオーバーカット防止の重要性
タングステンカーバイドは高価で高性能な素材であり、スクラップ部品は生産コストとリードタイムに直接影響を及ぼします。複雑な形状では、絶対的な寸法精度（多くの場合±0.002mm以内、あるいはそれ以下）が求められ、オーバーカットは許されません。上記の手順に従うことで、製造業者は材料利用率と部品の完全性を最大限に高めながら、バリのない再現性の高い精密切断を実現できます。
精密ワイヤー放電加工の信頼できる専門家と提携
複雑なタングステンカーバイド形状に対して、完璧でオーバーカットのないワイヤ EDM を実現するには、単なる技術的なノウハウではなく、最高級の機械、数十年にわたる加工経験、そして精度に対する妥協のないこだわりが求められます。

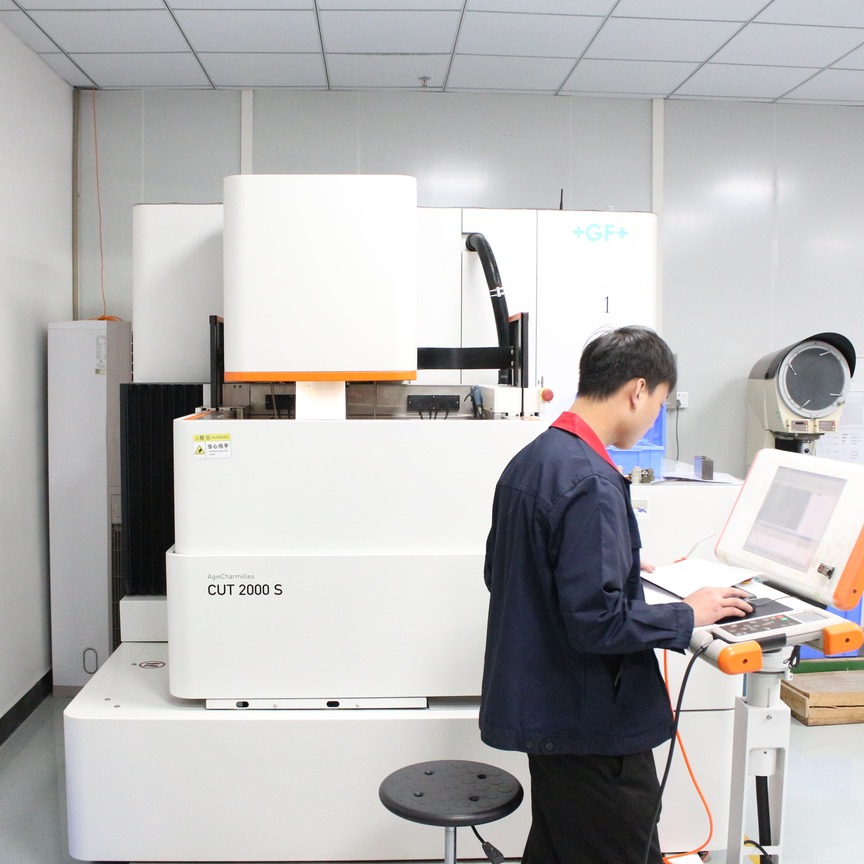

ホンユ 同社は、 高精度ワイヤー放電加工は、複雑なタングステンカーバイド部品と超硬質材料の加工に特化しています。AGIE CHARMILLES、Seibu、Sodicなどの先進的な全自動ワイヤー放電加工機、閉ループ制御システム、そして専門技術チームを擁し、業界をリードする寸法精度、滑らかな表面仕上げ、そして極めて複雑な形状においても無欠陥加工を実現します。厳格な工程管理と放電加工の最適化への徹底的な取り組みにより、当社が製造するすべてのタングステンカーバイド部品において、オーバーカットゼロ、一貫した品質、そして信頼性の高い性能を保証します。

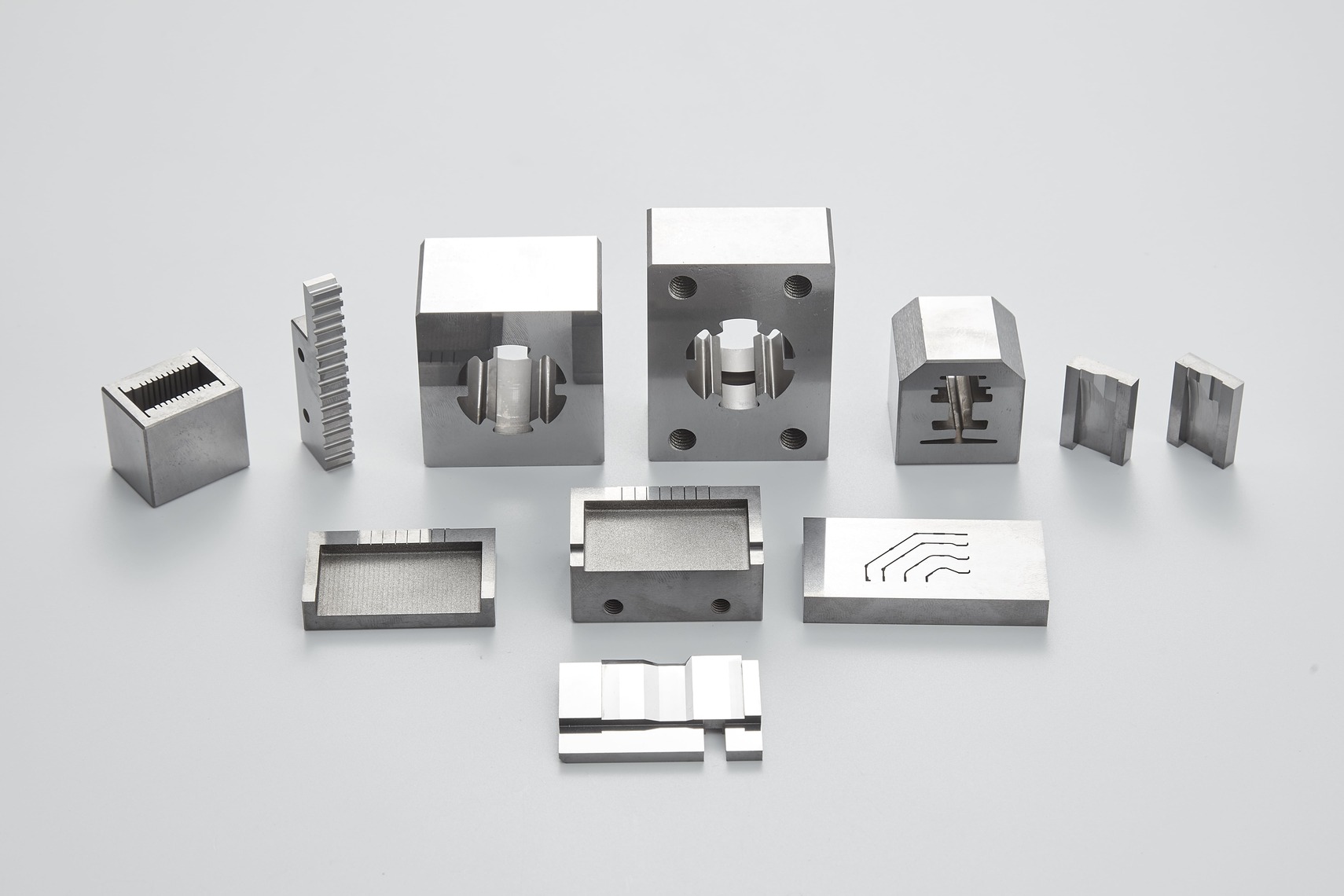

複雑な輪郭から微小公差のタングステンカーバイド部品まで、精密ワイヤーEDMのあらゆるニーズに対応するHongyu Companyは、精度、効率、卓越性を提供する信頼できるパートナーです。製品要件を当社のメールアドレスまでお送りください。 chunhe@dghongyumold.com24 時間以内に最も専門的なソリューションをご提供いたします。
