In the metal stamping die parts manufacturing industry, precision, efficiency, and cost control are the cornerstones of success. For decades, die design and stamping process optimization relied heavily on trial-and-error, experienced engineers’ intuition, and time-consuming physical prototyping—all of which often led to delays, increased costs, and inconsistent quality. Today, artificial intelligence (AI)-powered simulation is reshaping this landscape, turning traditional, reactive processes into proactive, data-driven ones that deliver better results in less time. Let’s explore how AI-driven simulation is revolutionizing die design and stamping process optimization, and why it’s becoming a non-negotiable tool for forward-thinking manufacturers.   The Limitations of Traditional Die Design and Optimization Before AI-powered simulation became mainstream, die design and stamping process optimization faced significant challenges. Engineers would design dies based on past experience, create physical prototypes, test them on stamping equipment, and then make adjustments based on the results. This cycle—design, prototype, test, revise—could repeat multiple times, especially for complex die parts used in automotive, electronics, or medical applications.   Not only is this process time-consuming (often taking weeks or even months for a single die), but it also carries high costs. Physical prototypes require materials, labor, and machine time, and each revision adds to the overall expense. Additionally, human intuition, while valuable, is prone to oversight—factors like material springback, die wear, and stress distribution can be difficult to predict accurately, leading to defects in the final product or premature die failure. For high-volume production, even small inefficiencies in die design or stamping processes can translate to significant financial losses. How AI-Powered Simulation Changes the Game AI-powered simulation combines the power of finite element analysis (FEA) with machine learning (ML) algorithms to create a virtual environment where engineers can design, test, and optimize die parts and stamping processes—all without physical prototypes. Unlike traditional simulation tools, which require manual input and interpretation, AI-driven solutions can learn from data, adapt to different scenarios, and provide actionable insights that human engineers might miss.   1. Predictive Accuracy for Complex Scenarios One of the biggest advantages of AI-powered simulation is its ability to predict complex stamping behaviors with unprecedented accuracy. AI algorithms analyze vast amounts of historical data—including material properties, die geometries, stamping parameters, and past performance—to identify patterns and correlations. This allows the simulation to predict how a die will perform under different conditions, such as changes in material thickness, stamping speed, or tool pressure.   For example, springback—a common challenge in stamping, where the material rebounds after being formed—is notoriously difficult to predict with traditional methods. AI-powered simulation can model springback with precision, allowing engineers to adjust die design (such as adding compensation features) before the die is ever manufactured. This eliminates the need for costly post-production adjustments and reduces the risk of defective parts. 2. Reduced Lead Times and Costs By replacing physical prototyping with virtual testing, AI-powered simulation cuts down lead times dramatically. What once took weeks can now be done in days or even hours. Engineers can test multiple die designs and stamping parameters in the virtual environment, compare results, and select the optimal solution—all without wasting materials or machine time. This not only speeds up the design-to-production cycle but also reduces costs associated with prototyping, rework, and scrap.   For small to medium-sized manufacturers, in particular, this is a game-changer. AI-powered simulation levels the playing field, allowing them to compete with larger companies by reducing their time-to-market and improving efficiency—without the need for massive investments in physical testing equipment.   3. Proactive Process Optimization AI-powered simulation doesn’t just help with die design—it also optimizes the entire stamping process. ML algorithms can analyze real-time data from stamping machines (such as force, temperature, and vibration) to identify potential issues before they cause defects or machine downtime. For example, the simulation can predict when a die is likely to wear out, allowing manufacturers to schedule maintenance proactively rather than reacting to a breakdown.   Additionally, AI can optimize stamping parameters (such as feed rate, pressure, and temperature) in real time, ensuring consistent quality across high-volume production runs. This is especially critical for industries like automotive and medical, where zero defects are required.   Real-World Applications in Metal Stamping Die Manufacturing The impact of AI-powered simulation is already being felt across the industry. For example, a leading automotive die manufacturer recently implemented an AI-driven simulation tool to design dies for electric vehicle (EV) battery components. The tool predicted springback and material flow with 95% accuracy, reducing the number of physical prototypes by 70% and cutting lead times by 40%. As a result, the manufacturer was able to meet tight EV production deadlines and reduce costs by 35% per die.   Another example comes from the medical device industry, where precision is paramount. A manufacturer of micro-stamped medical components used AI-powered simulation to optimize die design for tiny, complex parts. The simulation helped identify potential stress points that could lead to part failure, allowing engineers to adjust the die geometry and stamping parameters. This resulted in a 99.8% defect-free production rate, up from 92% before implementing the tool.   The Future of AI in Die Design and Stamping As AI technology continues to advance, its impact on die design and stamping process optimization will only grow. Future developments will likely include more advanced ML algorithms that can learn from real-time production data to continuously improve simulation accuracy, as well as integration with other Industry 4.0 technologies like digital twins and IoT sensors. This will create a fully connected, intelligent manufacturing ecosystem where die design, stamping, and maintenance are all optimized automatically.   For manufacturers who adopt AI-powered simulation, the benefits are clear: faster time-to-market, lower costs, higher quality, and a competitive edge in an increasingly crowded industry. Those who fail to embrace this technology risk falling behind, as customers demand more precise, cost-effective die parts and shorter lead times.   AI-powered simulation is not just a trend—it’s a transformative technology that is redefining how metal stamping die parts are designed and manufactured. By eliminating trial-and-error, improving predictive accuracy, and reducing lead times and costs, AI-driven simulation is helping manufacturers overcome the limitations of traditional methods and achieve new levels of efficiency and quality. As the industry continues to evolve, AI will become an essential tool for any manufacturer looking to stay ahead in the competitive world of metal stamping die parts production.

In precision manufacturing, even minor deviations can cause costly failures or poor assembly. Tolerance standards and dimensional datums are critical for reliable precision stamping mold performance, enabling consistent, high-quality components for automotive, aerospace, electronics.   What Are Tolerance Standards for Precision Stamping Mold Parts? Tolerance standards define allowable variations in mold part size, shape, and position, ensuring seamless functionality and interchangeability. Unlike general stamping, precision stamping requires tight tolerances—typically ±0.001 to ±0.005 inches (±0.025 to ±0.127 mm)—rooted in industry consensus, material behavior, and end-product needs.   These standards balance two key goals: ensuring part interchangeability (for easy batch/manufacturer swaps) and balancing precision with manufacturability, avoiding overly tight tolerances that inflate costs unnecessarily.   Industry-General Dimensional Datums: The Foundation of Tolerance Control Dimensional datums are reference points/lines/planes that standardize tolerance measurements. Without clear datums, precise tolerances become meaningless, leading to misalignment and non-conforming parts. The industry uses a “datum reference frame (DRF)” with three primary datums:   1. Primary Datum (Datum A) The most critical reference (often a flat surface like the mold’s parting surface or base plate bottom), ensuring alignment with the stamping press. It constrains three degrees of freedom (X/Y/Z translation) and sets the baseline for all measurements.   2. Secondary Datum (Datum B) Perpendicular to the primary datum, constraining two more degrees of freedom (X/Y rotation). Typically a side surface, slot, or pin (e.g., a punch shank’s side) to reinforce orientation relative to Datum A.   3. Tertiary Datum (Datum C) Perpendicular to both primary and secondary datums, constraining the final degree of freedom (Z rotation). A small feature (e.g., hole, notch) that fine-tunes position, ensuring full part constraint. Key Industry Standards Governing Tolerances and Datums Global standards provide a common language for manufacturers, ensuring supply chain consistency and clear design communication:   1. ASME Y14.5 (GD&T) The gold standard for geometric dimensioning and tolerancing (GD&T), establishing symbols and rules for part features. Updated in 2018 (reaffirmed 2024), it emphasizes datums for controlling geometric tolerances and is widely used in automotive, aerospace, and electronics.   2. ISO 2768 (General Tolerances) Defines general tolerances for unmarked linear/angular/geometric features, with four classes (F/M/C/V). Most precision mold parts use fine/medium classes, simplifying drawings by reducing redundant tolerance marking. 3. DIN 6930 (Stamped Steel Parts) Tailored for stamped steel, accounting for sheared metal behaviors (e.g., die roll) that affect tolerances. It specifies four accuracy levels for dimensions, concentricity, and symmetry, popular in European automotive/industrial sectors.   4. ISO 8062-3 (Moulded Parts) Focuses on dimensional/geometrical tolerances for moulded parts (including precision stamping molds), defining grades and machining allowances for global consistency.   Common Tolerance Ranges for Precision Stamping Mold Parts Typical ranges balance precision and cost, varying by part function, material, and process: Punches and Dies: Critical surfaces (punch tips, die cavities): ±0.001–±0.005 inches (±0.025–±0.127 mm); non-critical: ±0.005–±0.010 inches (±0.127–±0.254 mm). Guide Pins and Bushings: Diameter/concentricity: ±0.0005–±0.001 inches (±0.0127–±0.0254 mm); clearance: 0.0005–0.001 inches to avoid binding. Mold Bases: Mounting/datum surfaces: ±0.001–±0.002 inches (±0.0254–±0.0508 mm) for press alignment. Blanking/Piercing: Blanking: ±0.05 mm; piercing: ±0.05 mm (diameter/position); precision stamping reduces to ±0.025 mm. Factors Influencing Tolerance Selection Tolerance selection requires balancing four key factors:  End-Product Function: Critical/safety-critical parts (medical/aerospace) need tighter tolerances (often ±0.001 inches) than non-critical components.  Material Properties: Softer materials (aluminum, copper) hold tolerances better than hard materials (high-strength steel), which may require die compensation for springback.  Manufacturing Process: Progressive dies and servo presses enable tighter tolerances; tight-clearance dies (5–10% of material thickness) improve control. Cost: Tolerances tighter than ±0.001 inches require specialized tooling and temperature control, driving up costs exponentially.   In summary, understanding industry-general dimensional datums and tolerance standards is essential for optimizing precision stamping mold performance, reducing waste, and ensuring end-product quality. By adhering to established standards like ASME Y14.5 and ISO 2768, and carefully balancing functional needs with manufacturability, manufacturers can create reliable, cost-effective mold parts that meet the demands of today’s precision-driven industries. As technology advances, these standards will continue to evolve, but their core purpose—providing a consistent, reliable framework for tolerance control—will remain the cornerstone of precision stamping manufacturing.

ハードウェア スタンピングダイ金属成形に不可欠なツールであり、 ブランキングダイ, 曲げ金型、 そして 描画ダイこれら3種類は最も広く使用されているタイプです。いずれもプレス金型に分類されますが、構造設計、動作原理、用途において大きく異なります。これらの特性を正確に区別することが、プレス加工の品質を確保する鍵となります。 ブランキングダイ：ブランキングダイの主な機能は材料を分離することであり、せん断ダイの典型的な例です。主に部品の外形を得るために使用され、プレス加工における基本操作ダイを形成します。主な構成要素には、 パンチ, 死ぬ (マトリックス) ストリッパー機構、および位置決め部品。 パンチして死ぬ材料の裂けや過剰なバリを防ぐため、厳密なクリアランス制御で正確にフィットする必要があります。動作中、プレスはパンチを押し下げて閉じた輪郭に沿って材料を切断し、材料をストックから分離します。分離されたワークピースは完成品または半完成品であり、スクラップはダイを通して排出されます。ブランキングダイは比較的シンプルな構造で、多くの場合、精度を高めるためにガイドポストとブッシングを使用します。シムやフランジなどの平らな部品の製造に広く使用されており、大量生産に最適です。 曲げ金型：曲げダイの主要機能は、板材を塑性変形させて、特定の角度と形状のワークピースを成形することです。その構造は主にパンチ（上型）とダイ（下型パンチ先端の形状によって曲げの内側の形状が決まり、ダイには通常、シートを支えて外側の曲げ輪郭を定義するためのV溝があります。一部のダイには、曲げ精度を確保するための位置決めストッパーも装備されています。操作中は、シートがパンチとダイの間に配置され、パンチが押し下げられると、シートが目的の線に沿って曲げられます。圧力とパンチとダイのクリアランスを注意深く制御することで、ひび割れやスプリングバックを回避できます。曲げダイは、さまざまな形状に対応できるように、さまざまなパンチとダイの形状で設計でき、ブラケット、コネクタ、その他の角度付き部品の加工によく使用されます。   サイコロを引く：絞りダイは、平らなブランクを中空の部品に成形するために使用され、しわやひび割れを防ぐために材料の流れを制御することが重要です。絞りダイには、パンチとダイに加えて、重要なコンポーネントであるブランクホルダー（バインダー）があります。ブランクホルダーは、成形中に縁がしわになるのを防ぐために均一な圧力を加え、材料がスムーズに流れるようにします。 ダイキャビティ加工中、パンチがブランクをダイキャビティに押し込み、塑性変形を起こして中空部品を成形します。絞り加工では、パンチとダイの半径、クリアランス、ブランクホルダの力制御に厳しい要件が課せられます。絞り加工は、ステンレス製の調理器具や自動車部品などの中空製品の加工によく用いられます。複雑な部品は通常、複数の絞り加工工程を必要とします。  ブランキングダイは材料の分離に重点を置いています。曲げ金型は、角度塑性変形に特化している。絞り金型は、中空深絞り成形に特化しています。各金型タイプは、その主要機能と対象とする用途分野に合わせて最適化された構造を持っています。これらの違いを理解することで、適切な金型選定が可能になり、プレス加工効率と製品の一貫性が向上し、ハードウェアプレス部品の多様な加工ニーズに対応できます。 当社は製造業を専門としています 精密スペアパーツあらゆる種類のプレス金型に対応し、ブランキング金型、曲げ金型、絞り金型のコア部品の研究、開発、製造において 19 年以上の専門的な経験を有しています。過去 20 年近くにわたり、プレス金型製造のコアニーズに焦点を当て、パンチ、ダイ (マトリックス)、ストリッパー、ブランクホルダー、上型、下型、ダイキャビティなどの主要部品に注力し、豊富な技術経験と成熟した生産プロセスを蓄積してきました。「精度第一、品質勝利」の原則を堅持し、高度な数値制御加工装置と厳格な品質検査システムを採用し、原材料の選定から完成品の納品まで、すべての工程を厳密に管理し、各部品がプレス金型の高精度要件を満たすことを保証しています。標準部品であろうと、 カスタマイズされたコンポーネントお客様固有のニーズに合わせて、信頼性の高い製品と専門的な技術サポートを提供いたします。長年にわたる業界経験と顧客志向のサービス理念に基づき、国内外の多くのプレス金型メーカーから信頼と評価をいただいており、ハードウェア業界の企業にとって信頼できるパートナーとなっています。 プレス加工業界生産効率と製品品質を向上させるため。

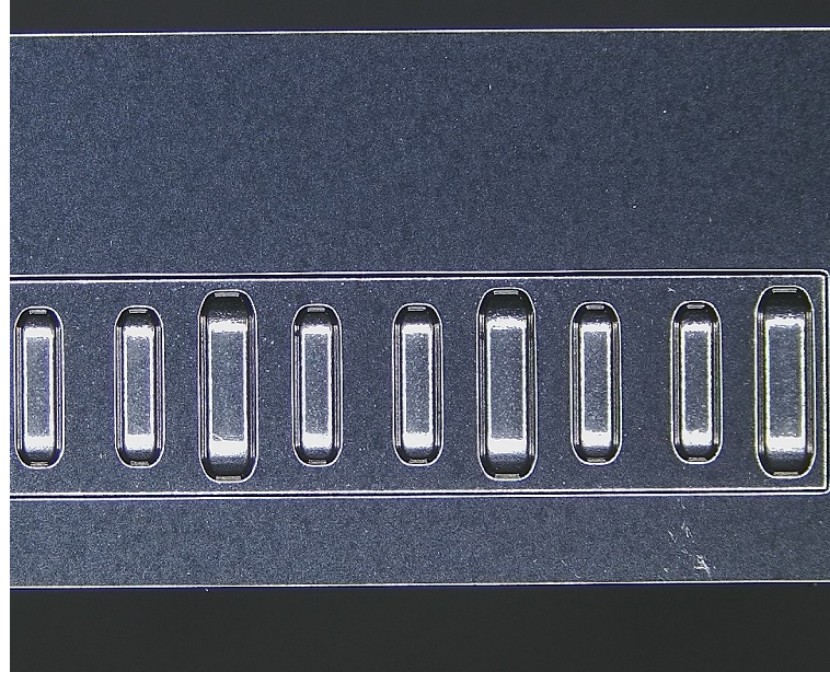

急速に進化する世界の電子機器業界では、電子製品（スマートウェアラブル、車載電子機器など）の小型化、高精度、信頼性に対する需要が高まっています。これは電子機器の高度化を促進しています。 スタンピング金型技術、特に小型で 精密金型部品―プレス加工製品の品質と耐用年数を左右する主要部品。これらの小型部品（5mm以下、公差±0.01mm）は、超高精度を実現するために、厳格な工程管理と高度な技術に依存しています。 材料選定：精度と耐久性の基盤小型精密プレス成形部品の材質は、加工性、耐摩耗性、および耐用年数に直接影響を与えます。従来のプレス成形金型とは異なり、電子機器用金型部品は高頻度（1時間に数千回）のプレス加工に耐え、寸法安定性を維持する必要があります。そのため、材料選定においては「高精度、高硬度、加工性、安定性」という原則が重要となります。一般的な材料とその用途： 高速度鋼（HSS）：小型部品に広く使用されています パンチ, 死亡ガイド付きで、優れた耐摩耗性、加工性、熱処理性能を備えています。熱処理後はHRC 62～65に達し、一般的な電子機器用金型の要件を満たします。 超硬合金： 超精密部品（例：マイクロパンチ）硬度はHRC 85～90で、優れた耐摩耗性を備えています。ただし、脆いため、割れを防ぐため慎重に取り扱ってください。ステンレス鋼／特殊合金：過酷な環境（高温、腐食）に最適です。SUS304、SUS316L、チタンなどの合金は、複雑な条件下（自動車エンジンなど）でも高い信頼性を確保します。 重要なポイント：材料の均一性、純度、表面品質を事前に検査すること。内部欠陥（介在物、亀裂）や表面欠陥（傷、錆）は、精度誤差や金型破損の原因となる。 精密機械加工：寸法制御の中核小型精密電子機器の金型部品には、寸法、形状、位置に関して厳密な精度が求められます。わずか0.005mmのずれでもプレス加工品の不良につながる可能性があります。通常の機械加工では不十分であり、以下の重要な要素に焦点を当てた高度な設備とプロセスが必要です。 旋削加工とフライス加工：基本的な精度を確保する高精度CNC旋盤／フライス盤（位置決め精度±0.001mm）は、単純な形状の部品（シャフト、スリーブ、ガイドピン）を加工します。主なポイント： クランプ安定性：使用 精密治具変形を軽減するため。超小型部品の場合（

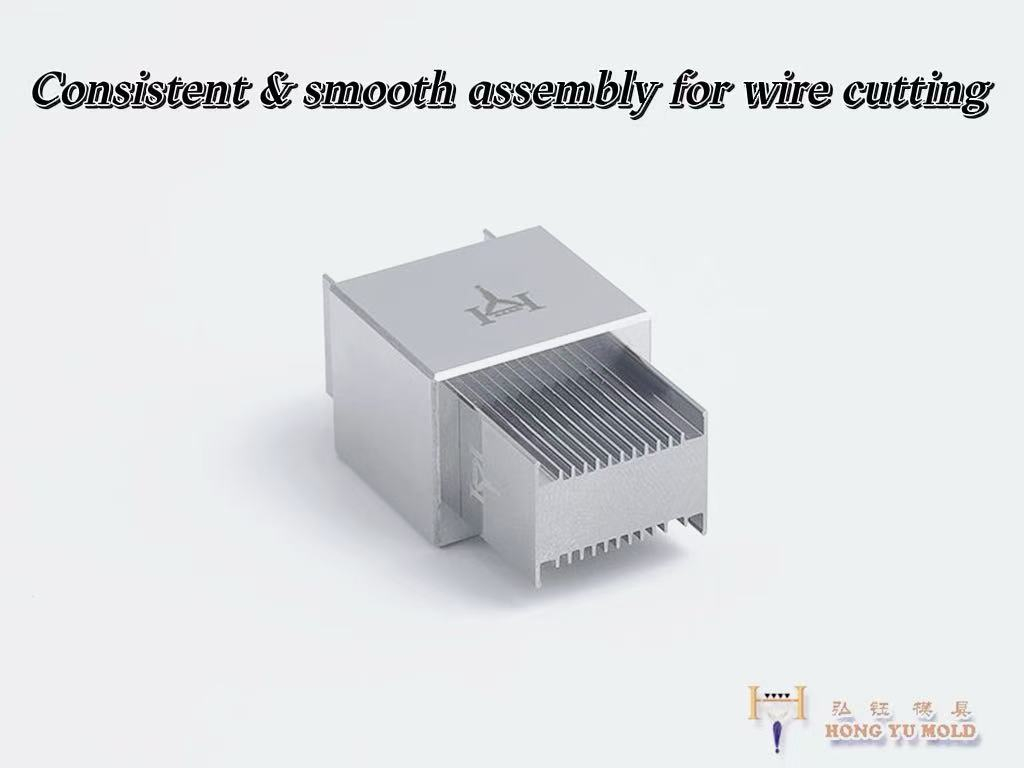

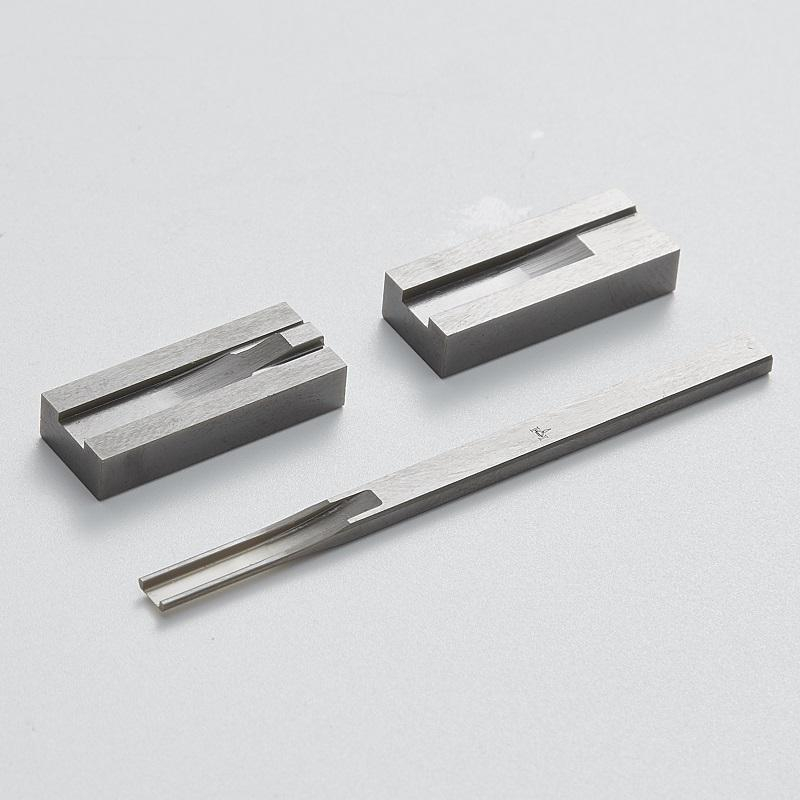

工業製造においては、わずか0.001mmの差でも、電子コネクタの接触不良、自動車用金型の寿命短縮、医療機器の精度低下などにつながる可能性がある。 高精度プレス金型部品彼らは、これらの「ミリメートルレベルの奇跡」の生みの親であり、エレクトロニクス、自動車、ヘルスケアなどの業界における品質の最低基準を維持するために、卓越した精度と安定性を提供しています。 精度：精密製造の「生命線」 高精度プレス金型の核心は、ミクロンレベルの誤差を究極的に制御することにある。成形寸法：最小成形サイズは0.014mmに達し（インダクタ金型によっては0.002mmの積層精度を実現）、嵌合クリアランスは0.002mm以内に制御されるため、数百万回のプレス加工後でも完璧な嵌合が保証されます。 表面品質：鏡面研磨により、 光学プロファイル研削また、その他のプロセスにより、Ra0.03という鏡面レベルの表面粗さ（人間の髪の毛の直径の1/2000に相当）が達成され、部品の摩耗や固着のリスクが大幅に低減されます。 幾何公差：平面度と平行度の公差は0.0005mmまで厳しく設定でき、複合公差は0.01mmまで設定できるため、複雑な金型アセンブリでも高精度に組み立てることができます。  安定性：大量生産の「安定剤」 精度に加えて、安定性は、 高精度金型. ホンユ精密な設計により、3つの重要な安全対策によって「数千回のサイクル後でも新品同様の一貫性」が保証されます。 材料の選択：タングステン鋼、セラミック、医療グレードの安全な材料を使用することで、硬度、耐摩耗性、 生体適合性（医療用） クローズドループプロセス：放電加工（最小面取りR0.04mm）、輪郭研削から溶接、組み立てまで、すべての工程に光学検査と座標測定の両方が備えられており、工場から欠陥品が一切出ないことを保証します。 包括的な品質管理： ライフサイクル原材料の受け入れから完成品の納品までの管理システムは、「材料－加工－検査－アフターサービス」を網羅しており、お客様のロット間のばらつきに関する懸念を解消します。 ホンユ精密製造におけるオールインワンパートナー 10年以上にわたる高精度技術の専門知識 プレス金型部品の製造東莞 ホンユプレシジョンテクノロジー株式会社（ホンユPrecisionは、「あらゆるシナリオへの適応性とカスタマイズされたサービス」を中心としたワンストップソリューションを提供します。 製品ポートフォリオ：製品内容 電子コネクタ用金型, モーターの固定子および回転子金型, センサー型、 セラミック部品缶蓋金型アセンブリなど、幅広い製品を提供しており、エレクトロニクス、自動車、ヘルスケア、包装など、多岐にわたる業界にサービスを提供しています。 技術力強化：当社は以下のような個別の要件をサポートします。 特殊形状のパンチ特殊コーティング、 非標準金型アセンブリそれら全てにおいて、ISO国際規格を遵守しつつ、「標準化による効率性」と「カスタマイズによる柔軟性」のバランスを取っています。 サービス理念：要件分析からアフターサービスまで、あらゆる段階でお客様のニーズにお応えします。「効率的、プロフェッショナル、革新的」なアプローチにより、世界中のお客様にとって信頼できる製造基盤となっています。  高精度への道金型部品製造, ホンユPrecisionは、「精密さをペン、安定性をインクとして、あらゆるミリメートルに工業品質の答えを書き続ける」ことをモットーとしています。極めて高い精度を追求する電子機器メーカーであろうと、安定した長期供給を求める自動車メーカーであろうと、 ホンユPrecisionは、10年にわたる技術的専門知識を活かし、お客様の製造能力向上を支援する、信頼できる精密加工パートナーとなる準備ができています。

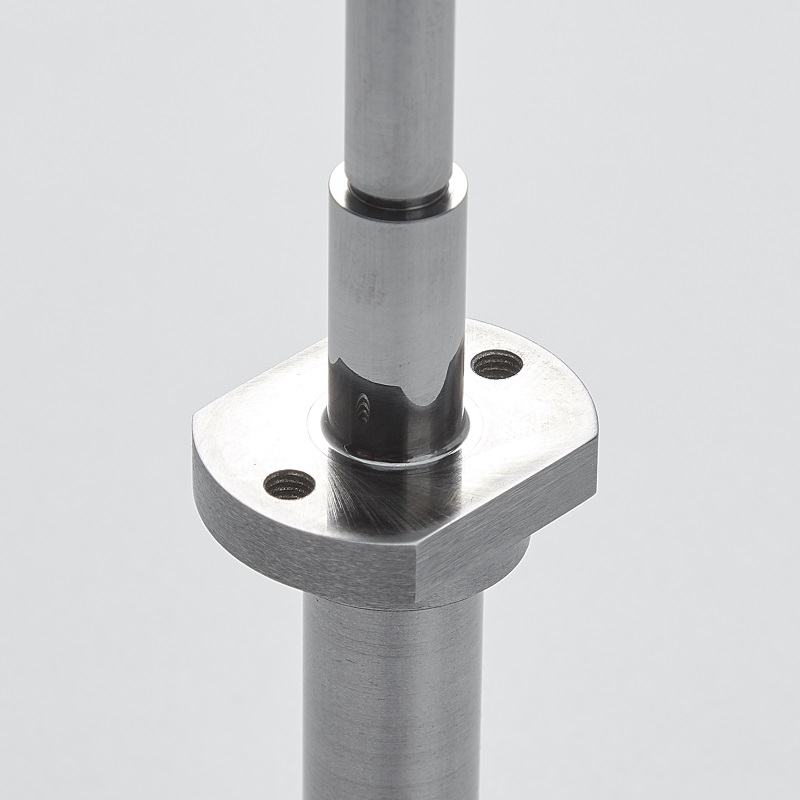

で 精密金型製作, 熱処理は硬度だけに関わるものではなく、寸法安定性、被削性、最終部品の精度を直接的に左右する。たとえ最高のCNC加工技術を用いても、熱処理によって予期せぬ歪み、残留応力、または不均一な微細構造が生じた場合、厳密な公差を維持することは困難になる。 熱処理が重要な理由 金型部品 金型鋼など P20、H13、SKD61、DC53、Cr12MoV熱処理に頼って以下のことを実現する：· 十分な硬度と耐摩耗性 · 繰り返し荷重および温度変化に対する強度 · 数百万サイクルにわたる寸法安定性 しかし、これらの利点には身体的な変化が伴う。 加工精度に直接影響を与える体積変化、相転移、熱応力、残留応力。 熱処理が及ぼす主な影響 機械加工精度 1. 寸法歪みと体積変化 焼入れおよび焼戻しの過程における相変態は、鋼の比体積を変化させる。· 部品によっては 膨張、収縮、曲げ、またはねじる · 穴が塞がり、シャフトが伸び、平らな面が歪む · 典型的な歪み範囲： 0.05%～0.5% — 精密な嵌合を台無しにするのに十分なほど これが理由です 高精度金型部品 は 熱処理前に最終サイズに仕上げたことはありません熱処理後の仕上げ加工のために、加工代（ストック）を確保しておく必要があります。 2. 残留応力が安定性を損なう · 焼き入れは極度の内部応力を生み出す · ストレス解消は非常に重要です。 焼き入れされていない部品は、仕上げ加工中に反ったり割れたりする。 · 残留応力は、 使用中の変形長期的な精度を損なう ベストプラクティス：· 粗加工後の応力除去 · 焼き入れ直後に完全焼き戻しを行う 3. 硬度の均一性と被削性 熱処理のムラは、以下の原因となります。 · 柔らかい部分 チャタリング、振動、表面仕上げ不良 · 工具をすぐに摩耗させ、寸法精度を損なう硬い部分 · 放電加工と研磨の結果にばらつきがある 均一な硬度＝予測可能な加工性＝安定した精度。最高の精度を実現するための熱処理ワークフロー 正確性を保つために、以下の手順に従ってください。 1.ストレス解消 粗加工後 2.怒りを鎮める＋即座の怒り に 構造を安定させる 3.半仕上げ加工 少額の手当で 4.オプションの極低温処理 超安定性のために 5.最終仕上げ加工 厳しい公差で のために 超精密金型, 真空熱処理 強く推奨します： · 酸化と脱炭を最小限に抑える · 歪みを軽減して

炭化タングステンは、現代の製造業において最も広く使用されている超硬質材料の一つであり、その優れた耐摩耗性、高い圧縮強度、そして過酷な動作条件下での寸法安定性が高く評価されています。複雑な形状の製品には、 厳しい公差の部品-のような カスタムダイ, 精密インサート、マイクロツール、輪郭のある機械部品など、ワイヤーEDM（放電加工）は最も効果的な加工方法の1つです。伝統的な処理方法 切削工具 タングステンカーバイドを効率的かつ正確に加工することができません。しかし、経験豊富な加工業者でさえも、ある課題に悩まされています。それは、オーバーカットです。オーバーカットは部品の精度を低下させ、表面仕上げを損ない、高価なタングステンカーバイドブランクを無駄にし、結果として高額な手直しや部品の廃棄につながります。 複雑、非線形、あるいは微細な形状のタングステンカーバイド加工において、オーバーカットは単なる軽微なエラーではなく、部品全体を駄目にする可能性があります。一般的な鋼材や合金の加工とは異なり、タングステンカーバイドは高硬度で脆いため、放電加工によるオーバーカットのリスクが増大し、プロセス制御が極めて重要になります。 ワイヤ電極の選択と張力制御の最適化 エラーのないワイヤ放電加工の基盤は、ワイヤそのものにあります。硬くて脆いタングステンカーバイドの場合、微細仕上げ加工には標準的な真鍮ワイヤは避け、代わりに層状ワイヤ、コーティングワイヤ、または硬質合金加工用に設計された高張力モリブデンワイヤを使用してください。これらのワイヤは、安定した放電エネルギーを維持し、ワイヤの振動を低減し、横方向のたわみを最小限に抑えます。横方向のたわみは、狭いコーナーや複雑な曲線における意図しないオーバーカットの最大の原因の一つです。 同様に重要なのは、一定かつ正確なワイヤー張力です。張力が変動すると、特に複雑な加工でよく見られる深いまたは狭い切り口では、切断中にワイヤーが揺れてしまいます。 タングステンカーバイド部品最新の閉ループ張力システムは、切断中も一定の力を維持し、ワイヤーのずれや過大な寸法の発生を防ぎます。微細で複雑な形状の場合は、メーカーが推奨する硬質材料の張力範囲に設定し、ワイヤーの破損を防ぐため、安全限界を超えないようにしてください。 タングステンカーバイドの放電パラメータ（パルス設定）の微調整 EDMにおけるオーバーカットは、制御されていない放電エネルギーとパルス幅に直接関係しています。タングステンカーバイドでは、軟質金属に使用されるような過酷な設定ではなく、低侵食で高精度なパラメータ設定が必要です。パルスが強すぎると、より大きなクレーターが形成され、カーフが広がり、ワイヤーが経路から外れるため、複雑な形状でもオーバーカットが発生します。 これを軽減するには: • 仕上げパスでは短いパルスオン時間と長いパルスオフ時間を使用し、火花のサイズと熱入力を制限します。 • 半仕上げ段階と仕上げ段階でのピーク電流を低減し、熱膨張とワイヤのたわみを最小限に抑えます。 • コーナー部と半径部に対する適応型パラメータ制御をプログラムします。複雑なタングステンカーバイド部品は、鋭い内角と狭い半径を持つことが多く、標準パラメータでは過剰なオーバーカットが発生します。コーナー減速と電力低減により、ワイヤーが過放電することなく正確なツールパスをたどります。 厳密なツールパスプログラミングと補正ロジック CAMプログラミングの不備は、複雑な形状におけるオーバーカットの主な原因です。 タングステンカーバイド部品ワイヤ半径補正を正確に適用する必要があり、ツールパスは特定のカーフ幅を考慮する必要があります。 硬質材料放電加工鋼鉄用に設計された一般的な補正値はタングステンカーバイドでは機能せず、一貫して小さすぎるカットや大きすぎるカットにつながります。  追加のベストプラクティス: • ツールパス内での急激な方向転換を避け、滑らかな遷移アークを使用してワイヤの揺れを減らします。 • 1 回のカットに頼るのではなく、複数のスキム パス (複雑なプロファイルの場合は最低 2 ～ 4 パス) を追加します。粗削りによってバルク材料が除去され、後続のスキム パスによって寸法のドリフトが修正され、オーバーカットが完全に排除されます。 • 切削前に CAM ソフトウェアでツールパス全体をシミュレートし、届きにくいフィーチャでのオーバーカットの原因となる衝突、パスの偏差、または補正エラーを検出します。 安定したワーク保持と振動減衰 タングステンカーバイドのブランクは密度が高く剛性が高いが、不適切な固定により切削中にずれが生じ、数マイクロメートルのずれでも目に見えるオーバーカットにつながる。 精密部品. 特注の低変形ワークホールディングを使用する 備品、そして、ブランクを均等に固定して、材料を歪ませたり、工程の途中で位置をずらしたりするクランプ応力を回避します。 機械や周囲の環境からの振動もワイヤのアライメントを乱します。放電加工機を床振動から遮断し、作業台、チャック、ワイヤガイドが完全に校正され、剛性が確保されていることを確認してください。形状が深く複雑な部品の場合は、ブランクのチャタリングを防ぐため、サポート治具を使用してください。ブランクのチャタリングは、垂直面や傾斜面におけるオーバーカットの不均一な発生原因となる隠れた要因です。 正確な機械の校正とメンテナンス 最高のプログラミングとパラメータ設定でも、適切にキャリブレーションされていない放電加工機を克服することはできません。ワイヤガイド、軸の位置決め、エンコーダフィードバック、そして加工液の流れを定期的にキャリブレーションすることは、EDMにとって不可欠です。 炭化タングステン精密加工ワイヤーガイドが摩耗したり位置ずれすると、ワイヤーが中心からずれて、すべてのフィーチャーでオーバーカットが発生します。ガイドは推奨間隔で交換し、毎日位置合わせを確認してください。 高精度な仕事. 絶縁液の品質も切断安定性に影響を与えます。清浄で脱イオン化された絶縁液は、安定した予測可能な火花放電を保証します。汚染された絶縁液は、不規則な放電を引き起こし、切断幅を予測不能に広げ、複雑な形状ではランダムなオーバーカットにつながります。加工プロセスの安定性を維持するには、絶縁液の導電率とろ過効率を維持する必要があります。 熱安定性制御 タングステンは熱伝導率が低いですが、放電加工時の局所的な熱膨張によって、ミクロン単位の公差を持つ複雑な部品ではオーバーカットが発生することがあります。放電加工機周辺の周囲温度を一定に保ち、隙間風の吹き込みを避け、切断前にブランクと機械の熱平衡状態を保つようにしてください。 複雑な炭化タングステンの形状残留熱を放散し、寸法の変化を防ぐために定期的な一時停止をプログラムします。  タングステンカーバイドにおけるオーバーカット防止の重要性 タングステンカーバイドは高価で高性能な素材であり、スクラップ部品は生産コストとリードタイムに直接影響を及ぼします。複雑な形状では、絶対的な寸法精度（多くの場合±0.002mm以内、あるいはそれ以下）が求められ、オーバーカットは許されません。上記の手順に従うことで、製造業者は材料利用率と部品の完全性を最大限に高めながら、バリのない再現性の高い精密切断を実現できます。 精密ワイヤー放電加工の信頼できる専門家と提携 複雑なタングステンカーバイド形状に対して、完璧でオーバーカットのないワイヤ EDM を実現するには、単なる技術的なノウハウではなく、最高級の機械、数十年にわたる加工経験、そして精度に対する妥協のないこだわりが求められます。 ホンユ 同社は、 高精度ワイヤー放電加工は、複雑なタングステンカーバイド部品と超硬質材料の加工に特化しています。AGIE CHARMILLES、Seibu、Sodicなどの先進的な全自動ワイヤー放電加工機、閉ループ制御システム、そして専門技術チームを擁し、業界をリードする寸法精度、滑らかな表面仕上げ、そして極めて複雑な形状においても無欠陥加工を実現します。厳格な工程管理と放電加工の最適化への徹底的な取り組みにより、当社が製造するすべてのタングステンカーバイド部品において、オーバーカットゼロ、一貫した品質、そして信頼性の高い性能を保証します。  複雑な輪郭から微小公差のタングステンカーバイド部品まで、精密ワイヤーEDMのあらゆるニーズに対応するHongyu Companyは、精度、効率、卓越性を提供する信頼できるパートナーです。製品要件を当社のメールアドレスまでお送りください。 chunhe@dghongyumold.com24 時間以内に最も専門的なソリューションをご提供いたします。

もしあなたが今までに買い物をしたことがあるなら 産業用工具、宝石、または 高性能コンポーネントおそらく、タングステンとタングステンカーバイドという2つの用語を目にしたことがあるでしょう。一見、これらは同じ意味に思えるかもしれませんが、誤解しないでください。これらはそれぞれ異なる特性、利点、そして用途を持つ異なる材料です。金属加工、宝飾品のデザイン、重機の重要部品の設計など、プロジェクトに最適な材料を選ぶには、これらの違いを理解することが鍵となります。     タングステンとは何ですか? タングステンは、化学記号W（ドイツ語「ウォルフラム」に由来）で知られ、灰重石や鉄マンガン重石などの鉱物に自然に存在する純粋な金属元素です。地球上で最も密度の高い元素の一つで、鉛の約2倍の密度を誇ります。原子番号は74、融点は3,422℃（6,192℉）と、あらゆる金属の中で最も高い融点を持ちます。この極めて高い融点に加え、並外れた密度と耐腐食性により、タングステンは高温・高応力環境において優れた材料となっています。   純粋なタングステンは比較的柔らかく延性があり、線状に引き伸ばしたり、熱と圧力で成形したりすることができます。しかし、タングステンは本質的に硬いわけではなく、その強みは極度の温度下でも変形しにくく、強い熱応力下でも構造的完全性を維持する能力にあります。また、純粋なタングステンは電気と熱の伝導性も優れていますが、室温では脆いため（合金化されていない場合）、用途が限られます。   純タングステンの一般的な用途は次のとおりです。   • 白熱電球や真空管のフィラメント（高融点のため）   • TIG用電極 溶接プラズマ切断   • 放射線遮蔽（高密度のため）   • 高温炉の加熱要素   • ロケットなどの航空宇宙部品 ノズルタービンブレード                                           タングステンカーバイドとは何ですか? 炭化タングステン（化学式：WC）は純粋な金属ではなく、タングステン粉末と炭素粉末を混合し、焼結と呼ばれる工程で超高温（約1,400～1,600℃）で加熱することによって作られるセラミック金属複合体（サーメット）です。この工程により、タングステンと炭素原子が融合し、純粋なタングステンとは大きく異なる硬い結晶構造が形成されます。   タングステンカーバイドの特徴は、その極めて高い硬度です。モース硬度は8.5～9で、知られている中で最も硬い材料の一つです（ダイヤモンドと立方晶窒化ホウ素に次ぐ硬度です）。また、耐摩耗性と耐腐食性にも優れ、高温下でも強度を維持します（ただし、純粋なタングステンほどではありません）。しかし、タングステンカーバイドは脆く、圧縮状態では強い衝撃に耐えることができますが、突然の鋭い衝撃や曲げ力を受けると破損する可能性があります。   炭化タングステンの靭性を高めるため、結合剤として少量のコバルト（またはニッケル）が混合されることがよくあります。コバルトは硬いWC粒子を「接着剤」のように結合させ、硬度と延性のバランスを保ちます。炭化タングステンとコバルトの比率を調整することで、材料の特性を自由に調整できます。コバルト含有量が多いと靭性は向上しますが硬度は低下します。一方、コバルト含有量が少ないと硬度は向上しますが脆くなります。   炭化タングステンの一般的な用途は次のとおりです。   • 切削工具（ドリルビット、エンドミル、旋盤インサート） 金属加工、木材、複合材   • 仕上げおよび研磨用の研磨工具（グラインダー、サンドペーパー）   • 摩耗部品（ノズル、バルブ、ベアリング） 産業機械   • 傷がつきにくい仕上げのジュエリー（指輪、ブレスレット）   • 岩やコンクリートを掘削するための採掘および建設ツール（ドリルビット、ノミ）       タングステンと炭化タングステンの主な違い   各素材の定義が完了したので、重要な指標に基づいてそれらの主な違いを分析してみましょう。   1. 構成   • タングステン：純粋な元素金属（W）。   • タングステンカーバイド：複合材料（WC + バインダー、通常はコバルト）。   2. 硬度   • タングステン: 比較的柔らかい（純粋の場合 HRC 40～50）。合金化により硬化できますが、炭化タングステンほどの硬度にはなりません。   • タングステンカーバイド：非常に硬く（HRC 85～90）、最も硬い人工素材の 1 つです。   3. 強靭さ   • タングステン: 室温で延性と強靭性があり、曲げや衝撃にも耐え、破損しません。   • タングステンカーバイド: 脆く、圧縮には耐性がありますが、張力や突然の衝撃を受けると割れやすくなります (コバルトで強化されていない限り)。   4. 融点   • タングステン: 3,422°C (あらゆる金属の中で最も高い)。極端な温度でも強度を維持します。   • 炭化タングステン: 2,870°C で昇華 (固体から直接気体に変化) します。約 1,000°C まで硬度を維持しますが、それ以上の温度では分解します。   5. 密度   • タングステン: 19.3 g/cm³ (非常に密度が高く、オスミウムとイリジウムに次いで密度が高い)。   • タングステンカーバイド：15.6～15.9 g/cm³（純粋なタングステンよりも密度は低いですが、それでもほとんどの金属よりもはるかに密度が高いです）。   6. 耐食性   • タングステン: ほとんどの環境 (酸、塩基、塩水) で耐腐食性に優れていますが、高温では酸化する可能性があります。   • タングステンカーバイド: セラミック構造のため、耐腐食性が極めて高く (タングステンよりもさらに優れています)、ほとんどの化学物質や過酷な条件に耐えます。   7. コスト   • タングステン: 特に純粋な形では、炭化タングステンよりも手頃な価格です。   • 炭化タングステン: 焼結プロセスとバインダーの追加により高価になり、WC の純度が高くなるほどコストも増加します。   タングステンと炭化タングステンを選ぶべきタイミング   タングステンとタングステンカーバイドのどちらを選択するかは、お客様の特定のニーズによって異なります。   以下の場合はタングステンを選択してください:   • 極端な温度（1,000°C 以上）に耐えられる材料が必要です。   • 延性と靭性が重要です（例：ワイヤ、溶接電極）。   • 高い電気伝導性または熱伝導性が必要です。   • コストが最大の懸念事項です。   以下の場合はタングステンカーバイドを選択してください:   • 硬度と耐摩耗性は譲れない（例： 切削工具、研磨部品。   • 傷、浸食、化学腐食に耐える素材が必要です。   • アプリケーションには高圧または高摩擦環境（採掘、機械加工など）が含まれます。   • 脆性破壊のリスクはありません (またはコバルト結合によって軽減できます)。     タングステンとタングステンカーバイドは名前こそ同じですが、組成と性能は全く異なります。純粋なタングステンは、その延性と耐熱性から高温下での使用に耐える主力材料です。一方、タングステンカーバイドは、摩耗や損傷に強い複合材料として設計されています。作業場の工具、エンジン部品、あるいは一生もののジュエリーなど、何を選ぶにしても、これらの違いを理解することで、性能、耐久性、そしてコストのバランスが取れた、情報に基づいた選択が可能になります。   当社は、 精密タングステンカーバイド部品最も厳しい産業ニーズを満たすようにカスタマイズされています。高度な加工技術と厳格な品質管理プロセスを活用し、 カスタムパーツタングステンカーバイドの卓越した硬度、耐摩耗性、耐腐食性を活かした製品は、機械加工、航空宇宙、自動車、鉱業などの用途に最適です。精密部品から高耐久摩耗部品まで、当社のエンジニアチームはお客様と緊密に連携し、お客様の仕様にぴったり合ったソリューションをご提供します。タングステンカーバイドの独自の特性を活かし、重要なプロジェクトに最適な高性能で長寿命の部品を創造する当社の専門知識をぜひご信頼ください。

工業製造の分野では、炭化タングステンは卓越した硬度、耐摩耗性、高温安定性で知られる基礎材料として位置づけられています。 金型部品, 切削工具、 そして 精密部品その多様なタイプと科学的分類は、航空宇宙、自動車、金型加工、そして 精密機械産業.  炭化タングステン（WC）を主硬相とし、コバルト（Co）、ニッケル（Ni）、鉄（Fe）などの金属バインダーを結合相とする焼結複合材料であるタングステンカーバイドは、主にバインダーの種類、炭化タングステンの粒径、そして用途分野によって分類されます。これらは、世界の製造業で認められている3つの主要な基準です。それぞれの分類基準はそれぞれ異なる材料特性に対応しており、様々な産業用途に適しています。 バインダーの種類によって、タングステンカーバイドは 3 つの標準的なカテゴリに分類され、これが材料の基本的な分類フレームワークを形成します。 コバルト結合炭化タングステン（WC-Co）：最も広く使用されているタイプで、コバルトを唯一の結合剤として使用しています。優れた靭性、耐衝撃性、高硬度を誇り、加工・成形が容易です。冷間圧造金型の製造に最適です。 描画ダイ、および一般的な切削工具 金型部品業界非鉄金属、プラスチック、一般鋼材の加工に適用可能です。 ニッケル結合炭化タングステン（WC-Ni）：結合剤としてニッケルを使用することで、WC-Coに比べて優れた耐食性と耐酸化性を有し、中低温における寸法安定性も良好です。船舶機械部品や化学薬品など、湿気や腐食性の高い産業環境で使用される精密部品に適しています。 機器金型. 多元素バインダー（WC-Ni-Co/WC-Ni-Fe）を用いた炭化タングステン：ニッケル-コバルトまたはニッケル-鉄を複合バインダーとして用いた改良型で、コバルトの靭性とニッケルの耐食性を融合しています。バランスの取れた機械的特性を有し、需要の高い用途で広く使用されています。 精密スタンピング金型合金鋼加工用高速切削工具。 炭化タングステンの粒径は、合金の硬度と靭性に影響を与える重要な分類基準であり、WC 結晶の平均粒子サイズに応じて分類され、ワー​​クピースの加工要件と密接に関連しています。 粗粒炭化タングステン（粒径2.5～6μm）：優れた衝撃靭性と耐欠損性を有し、硬度が低いため、荒加工、大型金型成形、岩盤掘削工具などの高負荷作業条件に適しており、加工工程における強い衝撃力にも耐えることができます。 中粒タングステンカーバイド（粒径1.3～2.5μm）：硬度、耐摩耗性、靭性の完璧なバランスを備えた最も汎用性の高いタイプで、製造業の主流材料です。 標準金型部品、一般的な切削工具および 精密スタンピングダイス製造業におけるほとんどの中・微細加工要件に適応します。 微粒子炭化タングステン（粒径0.8～1.3μm）：高硬度で耐摩耗性に優れ、靭性はやや劣ります。微細加工に適しています。 精密金型部品 （ハードウェア部品用の極小サイズのタングステン鋼金型コアなど） 高精度切削工具ワークの高い仕上がりと寸法精度を確保できます。 超微粒子炭化タングステン（粒径0.2～0.5μm）：超高硬度（HRA≧93）と極めて優れた耐摩耗性を備えた炭化タングステン材料の最高級グレードです。超精密加工、マイクロ金型製造、高速ドライ切削工具などに使用され、ハイエンド製品の中核素材となっています。 精密ハードウェア金型部品処理。 実際の産業用途では、タングステンカーバイドは、材料の選択と調達の利便性のために、応用分野別に分類されており、より直感的で企業の実際のニーズに沿ったものとなっています。 金型用タングステンカーバイド： 金型製造向けにカスタマイズ寸法安定性と耐変形性に優れ、冷間加工用金型グレード（スタンピング、絞り加工、冷間圧造用）、熱間加工用金型グレード（ダイカスト、鍛造用）、精密金型グレード（マイクロ金型、光学金型用）に分かれており、ハードウェア金型部品業界における中核的な応用分野となっています。 切削グレードの炭化タングステン: 切削工具用に最適化されており、高硬度と耐摩耗性を備え、旋削、フライス加工、穴あけなどの切削プロセスに適しており、さまざまなワークピース材料 (鋼、非鉄金属、非金属材料) に合わせてグレード選択できます。 耐摩耗グレードの炭化タングステン：耐摩耗性を重視し、靭性に対する要求は低く、製造に使用される。耐摩耗部品のような ノズルベアリング、ガイドレールなどに使用され、製造業の生産設備の補助部品として幅広く利用されています。 鉱業グレードの炭化タングステン：超耐衝撃性を備え、岩石破砕や鉱石採掘の過酷な作業条件に適応し、ドリルビットやつまようじなどの鉱業ツールの製造に使用されます。 炭化タングステンの選択は、作業条件、加工要件、そして製品のコスト管理を総合的に考慮した体系的な作業です。金物金型部品加工業界では、材料の硬度と靭性のバランスが鍵となります。粗粒および中粒WC-Co合金は高荷重の冷間加工金型に適しており、微粒および超微粒合金は高精度、高強度、高強度の金型に最適です。 マイクロサイズの金型部品同時に、腐食や高温などの特殊な作業条件では、金型の耐用年数を確保するために、ニッケルベースまたは多元素バインダーのタングステンカーバイドを選択する必要があります。 専門メーカーとして タングステンカーバイド加工HongYu社は、先進的な生産設備、洗練された加工技術、そして包括的な製品システムを備え、世界中の製造業のお客様に高品質なタングステンカーバイド部品のカスタマイズ加工サービスを提供することに尽力しています。当社の製品は、スタンピング耐摩耗部品を含む標準および非標準のタングステンカーバイド部品を網羅しています。 精密金型コア、パンチ、その他のハードウェア金型コンポーネント。

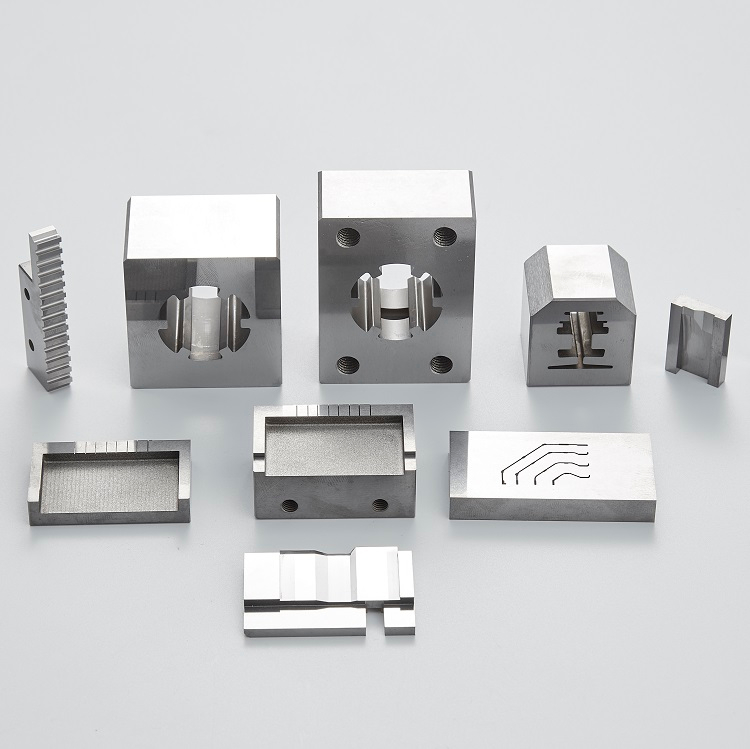

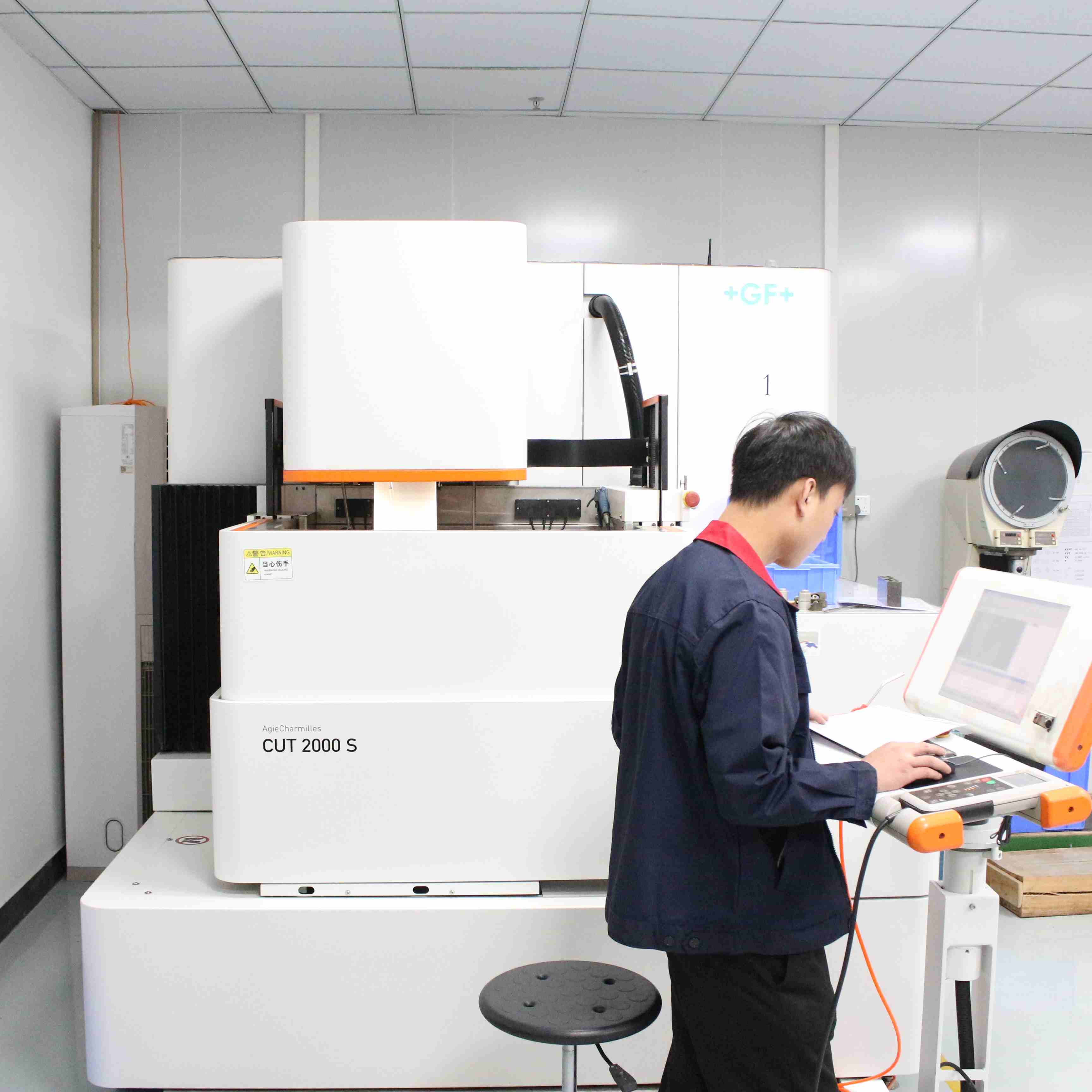

炭化タングステン金型部品高精度製造には不可欠な要素ですが、その高い硬度と脆さにより、ワイヤ放電加工における精度管理は容易ではありません。わずかな偏差でも、金型の性能と寿命を損なう可能性があります。  コア機器と配線のセットアップ ワイヤの選択: 亜鉛メッキ真鍮ワイヤ (バランスのとれた精度) またはモリブデンワイヤ (超精密薄切り)。摩耗によるエラーを回避するために、8 ～ 12 時間ごとに交換してください。 張力校正: 0.25mm ワイヤの場合は 12 ～ 18N、0.15 ～ 0.2mm ワイヤの場合は 8 ～ 12N。振動を排除するためにワイヤの真直度を毎日レーザーで調整します。 機械のキャリブレーション: 直線軸とワイヤガイドを定期的にチェックし、±0.001mm の再現性を確保し、作業台を水平にしてテーパー エラーを防止します。  精度重視のプロセスパラメータ調整 パルス設定：仕上げには熱による損傷を減らすため、エネルギーを低くします（Ton：2～5μs、Ip：2～5A、Toff：5～15μs）。マイクロクラックを防ぐため、高エネルギーの使用は避けます。 フラッシング最適化: 8～15MPa の誘電圧力 (仕上げの場合はより低い)、流体温度 20～25°C、ノズルを排出ギャップに合わせ、複雑な形状の場合はデュアルノズルを使用します。 マルチパス戦略: 3 パス (荒加工: 80 ～ 90% の材料除去、中仕上げ: HAZ を除去するために 0.1 ～ 0.2 mm、仕上げ: 最終精度のために 0.02 ～ 0.05 mm)。スキム パスを追加して、許容誤差を ±0.001 mm にします。  ワークピースの固定と準備 使用 高精度治具(±0.001mmの再現性)、残留応力や変形を防ぐため、過剰なクランプは避けてください。 ワークピースとワイヤのパスのレーザー/ダイヤルインジケーターの位置合わせ、ワークピースの事前洗浄/バリ取り、厚い超硬合金 (>50mm) を 15 ～ 20°C に予熱して熱衝撃を軽減します。  検査とエラー補正 検査前にワークピースを室温まで冷却します。精密測定には CMM/レーザー マイクロメータを使用します。 対象となる補正: テーパー エラーの場合はフラッシング圧力を上げ、オーバーカットの場合は Ip/Ton を減らし、表面仕上げが悪い場合はスキム パスを追加します。 一貫した精度を確保するために、バッチ生産に閉ループ補正を採用します。 一般的な精度の問題と簡単な修正 マイクロクラック：Tonを短くし、Ipを下げ、中仕上げパスを追加 寸法偏差: 摩耗したワイヤーを交換し、機械を再調整し、ワークピースを再調整します 深いキャビティのテーパ：フラッシング圧力を高め、デュアルノズルを使用し、加工速度を遅くする 粗い表面（Ra>0.2μm）：パルス設定を最適化し、 ノズル、スキムパスを追加   ブースティングワイヤー EDM精度のために 超硬合金金型ワイヤー/機械のセットアップ、パラメータ調整、厳密な治具配置、データに基づく補正など、細部にまでこだわった包括的なアプローチを採用しています。これらのコア最適化をマスターすることで、±0.002mm以下の公差を一貫して実現し、超硬合金金型の性能と寿命を最大限に高めます。 高精度製造. ホンユ 成熟した ワイヤー放電加工技術精密炭化物金型部品向けに、 カスタマイズされた加工ソリューション自動車、3C、ダイカストなどの業界向けに、厳格な公差管理を備えた金型を製造しています。専門的な技術と確かな品質で、お客様のハイエンド金型製造をサポートします。

炭化タングステン（WC）は、 高精度金型製造優れた硬度、耐摩耗性、そして熱安定性により、この超硬質材料は研削加工において様々な問題を抱えています。しかし、この超硬質材料の研削加工は諸刃の剣です。脆性が高く熱伝導率が低いため、割れが発生しやすく、また、厳しい用途要件を満たすには優れた表面仕上げが求められます。 金型メーカータングステンカーバイド研削の技術を習得するには、精度、効率、そして欠陥防止のバランスをとることが重要です。実際の生産シナリオから得られた実践的な知見に基づき、割れを回避し、最適な表面品質を実現するための実践的な戦略を解説します。 なぜ 炭化タングステン研削ひび割れやすいですか? 解決策を検討する前に、ひび割れの根本原因を理解することが重要です。タングステンカーバイドは、コバルトで結合した硬いWC粒子からなる独自の構造で、優れた性能を発揮しますが、研削加工中に脆弱性も生じます。 • 熱応力の蓄積：研削加工によって激しい摩擦熱が発生しますが、炭化タングステンの低い熱伝導率により、この熱が表面に閉じ込められます。その結果、表層と芯材の間に不均一な膨張と収縮が生じ、不可逆的な熱応力が生じ、微小な亀裂や完全な破損につながる可能性があります。 • 機械的応力集中：金型部品の鋭角部、薄壁、あるいは構造部は応力集中部として作用します。過度の研削力や不適切な工具接触は、これらの弱い部分に容易に亀裂を発生させる可能性があります。 • 標準以下の材料または前処理: 不純物含有量が多い不純な原材料や、焼結による内部応力が軽減されていない原材料を使用すると、材料が脆くなり、研削中に割れやすくなります。  ひび割れを防ぎ、表面仕上げを改善するための実践的な戦略 粉砕前の準備：成功の基盤を築く • 部品設計と材料選択の最適化：鋭角エッジを避け（最小フィレット半径0.5mmを使用）、薄肉部を減らして応力集中を最小限に抑えます。複雑な形状の場合、 金型部品靭性を高めるには、コバルトを多く含むタングステンカーバイドグレード（例：WC-6%Co）を選択してください。 • ブランクの前処理：焼結による内部応力を解放するため、低温焼鈍（150～200℃、2～3時間）を実施します。超音波探傷試験を用いて、ブランクの表面欠陥（例：気孔、微小亀裂）を検査します。欠陥のあるブランクは、研削前に廃棄または修復する必要があります。 研削パラメータの最適化：効率と安全性のバランス 研削パラメータは、発熱と機械的応力に直接影響します。シミュレーションと田口メソッドの実験に基づき、WC-6%Co金型部品には以下のパラメータ範囲が有効であることが証明されています。 • 研削深さ：1パスあたりのラジアル送りは1～1.8μmに制限してください。1.8μmを超えると、表面粗さが著しく増加し、過度の応力により割れが発生するリスクが高まります。 • 送り速度：0.5～1.5mm/分の範囲を維持してください。送り速度が速すぎると振動や工具の摩耗が発生し、低すぎると効率が低下し、品質は大幅に向上しません。 • ホイール速度: 表面粗さはホイール速度と非線形逆相関関係にあるため、より滑らかなカットを実現し、摩擦時間を短縮するには、より高い速度 (3000～4000 rpm) を使用します。 • ワークピースの速度: 均一な材料除去を確保し、局所的な応力の蓄積を避けるために、100～300rpm に保ちます。  ツールと冷却システム：欠陥防止に不可欠 • 適切な研削砥石を選ぶ：200～300メッシュのレジンボンドダイヤモンド砥石をご使用ください。レジンボンドはメタルボンドよりも衝撃吸収性に優れ、ダイヤモンドの硬度により過度の熱を発生させることなく安定した切削が可能です。アルミナ砥石は摩耗が早く、摩擦熱も発生するため、使用を避けてください。 • 冷却方法のアップグレード：フラッド冷却だけでは不十分です。高圧クーラントシステム（流量20～30L/分）を導入し、研削接触部に直接噴射します。これにより熱を放散するだけでなく、研磨屑を洗い流して傷の発生を防ぎます。砥石とワークピース間の摩擦を低減するため、熱伝導率と潤滑性に優れたクーラントを選択してください。 研削後処理：品質と性能の安定化 • 応力除去焼鈍：研削後、180℃で2時間の低温時効処理を施し残留応力を解放し、保管中や使用中の遅延変形や割れを防止します。 • 表面仕上げ：鏡面仕上げが必要な場合は、研削後に4000番のダイヤモンドペーストを用いた超音波研磨を行います。これにより、新たな応力を加えることなく微細な欠陥を除去します。 となると 炭化タングステン金型部品の研削精度と信頼性は譲れないものです。 ホンユモールド 株式会社は、 高精度タングステンカーバイド 成分10年以上にわたる業界経験と高度な研削技術を活用した加工技術を提供しています。熟練したエンジニアチームは、原材料の検査、パラメータの最適化から後処理の応力緩和まで、上記の実証済みのプロセスを厳格に遵守し、すべての部品がひび割れのない、寸法精度の高い、そして最高の表面仕上げ基準を満たしていることを保証します。  複雑なものが必要かどうか 金型コア, 耐摩耗インサート、 または カスタムタングステンカーバイド部品お客様のご要望に合わせてプロセスをカスタマイズし、一貫した品質と納期遵守を実現します。不良率の低減と生産効率の最適化に重点を置くことで、世界中の金型メーカーから信頼されるパートナーとなっています。 Hongyu Mouldをお選びください タングステンカーバイド加工専門知識と妥協のない品質が融合した、ニーズに応えるソリューションをご提供します。今すぐお問い合わせください。プロジェクトについてご相談に応じます。

フラッシュは、よくあるが、コストのかかる欠陥である。 スタンピング製造製品の精度、美観、生産効率に直接的な悪影響を及ぼします。プレス圧力や速度といった要素も影響しますが、 金型部品品質、フィット感、メンテナンスがフラッシュ発生の決定要因の中心です。 精密プレス金型部品これらのコンポーネントをターゲットとした最適化は、フラッシュ関連の問題を最小限に抑える最も直接的かつ効果的な方法です。       金型コンポーネントがフラッシュに与える影響を軽減するための実用的な戦略は次のとおりです。 1. 優先順位を決める 厳しい公差を備えた高精度部品 バリのないスタンピングの基礎は、 コアモールド部品パンチとダイのインサートでは、0.001mmの誤差でも、プレス加工中に材料が漏れ出す微小な隙間が生じる可能性があります。SKD11や 炭化タングステン高いプレス力下でも変形しにくく、長期間の生産においても厳密な嵌合公差を維持します。ガイドピラーとブッシングには、クロムメッキまたは窒化処理のオプションをご用意しています。 精密研磨された表面金型の完璧な位置合わせを確実に行う必要があります。位置ずれは、パーティングラインに沿って不均一なバリが発生する主な原因です。 エジェクタピンスリーブには最適化されたクリアランス（精密用途では 0.002～0.005 mm）があり、スタンピング サイクル中に溶融または展性材料の漏れ経路を排除します。     2. 定期的なメンテナンスと交換スケジュールを確立する 金型部品は繰り返しプレス加工の衝撃を受けるため、摩耗や損傷は避けられませんが、メンテナンスを怠るとバリの発生が加速します。生産量に合わせた予防保守計画を策定し、清掃やメンテナンスを実施しましょう。 ガイドピラーとブッシング摩擦と摩耗を低減するために、毎日金属片を除去し、潤滑油を補給してください。パンチとダイの刃先は、欠けや鈍化がないか毎週点検し、損傷が見つかった場合は直ちに研磨または交換してください。エジェクタピンとスプリングは、加工対象材料に応じて5万～10万サイクルごとに交換してください。パーティングラインのロックとストッパーについては、均一な圧力分布を確保するために、毎月クランプ力を校正してください。これにより、バリの原因となる局所的な隙間がなくなります。      3. コンポーネントの組み立てと配置を最適化する バリの発生を防ぐには、部品の品質と同様に精密な組み立てが重要です。金型の組み立て時には、精密なアライメントツールを使用して、 パンチして死ぬ金型が完全に中心に配置され、ガイドピラーがモールドベースに対して垂直になっていることを確認してください。わずかな角度のずれでも、パーティングラインに沿って不均一な隙間が生じ、バリが残る可能性があります。大型のスタンピング金型の場合は、金型を固定する前に、レーザーアライメントシステムを使用して金型の平行度を確認してください。さらに、高圧スタンピング作業中に部品がずれるのを防ぐため、すべてのファスナーが推奨トルクで締め付けられていることを確認してください。  4. 特定のスタンピング材料に合わせた部品設計のカスタマイズ 薄鋼板からアルミニウム合金まで、様々なプレス加工材料はそれぞれ異なる延性と流動性を持ち、バリの発生に影響を及ぼします。エンジニアリングチームと連携し、加工する材料に合わせて金型部品をカスタマイズしましょう。軟質で延性のある材料には、 パンチとダイインサートクリアランスが狭く、表面が研磨されているため、材料の付着を最小限に抑えることができます。硬くて高強度の金属の場合は、 耐摩耗部品エッジを補強することで変形を防止します。このカスタマイズされたアプローチにより、金型部品とスタンピング材が調和して動作し、生産速度を犠牲にすることなくバリの発生リスクを軽減します。                     金型部品のバリ発生への影響を軽減することは、一度きりの解決策ではありません。精密部品の選定、厳格な検査、予防保守、そしてカスタマイズされた設計といった包括的なアプローチが必要です。これらの戦略に注力することで、メーカーはバリ関連の手直しや無駄を大幅に削減し、製品品質を向上させ、全体的な生産効率を高めることができます。競争の激しい金型業界では、 精密スタンピングあらゆるコンポーネントの詳細が重要であり、これらの詳細をマスターすることが、一貫したフラッシュのない結果を実現するための鍵となります。     Hongyu Mouldは、フラッシュ関連の課題を解決する信頼できるパートナーとして際立っており、お客様のニーズに合わせた明確な利点を備えています。 精密金型製造まず、私たちは高度な 精密加工能力、 コアインサート、キャビティインサート、ガイドピラー、エジェクタ部品を極めて厳密な公差で製造し、シームレスな接合面を実現することで、マイクロギャップを根本から排除します。次に、高性能材料を優先し、タングステンカーバイド、熱処理工具鋼、クロムメッキ合金などを活用します。これらの材料は、極端な成形圧力や温度下でも変形や摩耗に強く、数千回の生産サイクルにわたって部品の完全性を維持します。さらに、当社の専門エンジニアリングチームは、最適化されたエジェクタクリアランス設計からパーティングラインのクランプ力調整まで、お客様それぞれの金型システム特有のフラッシュの問題に対応するカスタマイズされたソリューションを提供します。最後に、納品後の部品検査やメンテナンスガイダンスなど、エンドツーエンドの技術サポートを提供し、パートナー企業の長期的な生産を保証します。 ホンユモールド 信頼できるものに投資することを意味します 高精度金型部品製品の品質を向上させ、製造効率を合理化します。
