金型鋼の熱処理が加工精度に及ぼす影響

で 精密金型製作, 熱処理は硬度だけに関わるものではなく、寸法安定性、被削性、最終部品の精度を直接的に左右する。たとえ最高のCNC加工技術を用いても、熱処理によって予期せぬ歪み、残留応力、または不均一な微細構造が生じた場合、厳密な公差を維持することは困難になる。

熱処理が重要な理由 金型部品

金型鋼など P20、H13、SKD61、DC53、Cr12MoV熱処理に頼って以下のことを実現する：

· 十分な硬度と耐摩耗性

· 繰り返し荷重および温度変化に対する強度

· 数百万サイクルにわたる寸法安定性

しかし、これらの利点には身体的な変化が伴う。 加工精度に直接影響を与える体積変化、相転移、熱応力、残留応力。

熱処理が及ぼす主な影響 機械加工精度

1. 寸法歪みと体積変化

焼入れおよび焼戻しの過程における相変態は、鋼の比体積を変化させる。

· 部品によっては 膨張、収縮、曲げ、またはねじる

· 穴が塞がり、シャフトが伸び、平らな面が歪む

· 典型的な歪み範囲： 0.05%～0.5% — 精密な嵌合を台無しにするのに十分なほど

これが理由です 高精度金型部品 は 熱処理前に最終サイズに仕上げたことはありません熱処理後の仕上げ加工のために、加工代（ストック）を確保しておく必要があります。

2. 残留応力が安定性を損なう

· 焼き入れは極度の内部応力を生み出す

· ストレス解消は非常に重要です。 焼き入れされていない部品は、仕上げ加工中に反ったり割れたりする。

· 残留応力は、 使用中の変形長期的な精度を損なう

ベストプラクティス：

· 粗加工後の応力除去

· 焼き入れ直後に完全焼き戻しを行う

3. 硬度の均一性と被削性

熱処理のムラは、以下の原因となります。

· 柔らかい部分 チャタリング、振動、表面仕上げ不良

· 工具をすぐに摩耗させ、寸法精度を損なう硬い部分

· 放電加工と研磨の結果にばらつきがある

均一な硬度＝予測可能な加工性＝安定した精度。

最高の精度を実現するための熱処理ワークフロー

正確性を保つために、以下の手順に従ってください。

1.ストレス解消 粗加工後

2.怒りを鎮める＋即座の怒り に 構造を安定させる

3.半仕上げ加工 少額の手当で

4.オプションの極低温処理 超安定性のために

5.最終仕上げ加工 厳しい公差で

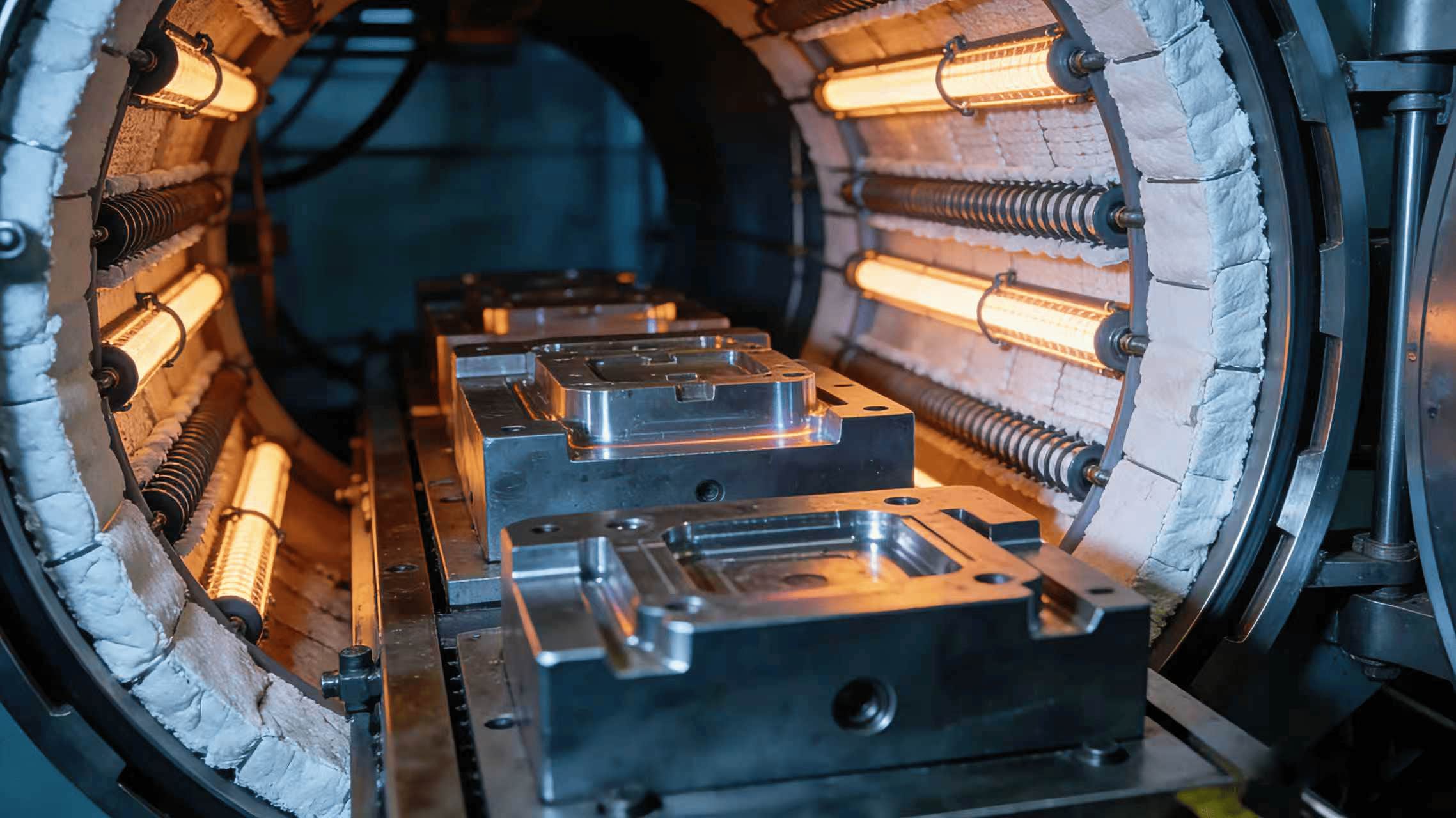

のために 超精密金型, 真空熱処理 強く推奨します：

· 酸化と脱炭を最小限に抑える

· 歪みを軽減して <0.001 mm

· 保存食品 表面品質が非常に良好 仕上げ用

素材固有の注意事項

· 焼入れ済み鋼（P20）：優れた安定性、プロセス中の歪みが最小限

・熱間加工用鋼材（H13、SKD61）冷却速度に敏感です。反りを軽減するために急冷処理を使用してください。

・高クロム工具鋼（DC53、Cr12MoV）：歪みリスクが高い。複数回の焼き戻しと徐冷が必要。

熱処理とは 精密の基礎 金型部品において、単に改善するだけでなく、

性能 - 加工中に部品が公差内に収まるかどうかを決定します。

組み立て、および使用。

加熱/冷却速度を制御し、残留応力を低減し、真空プロセスを使用し、加工代を計画することで、熱処理をリスクから 精密な優位性.

もしあなたが一緒に仕事をするなら 高精度金型 基地、 コアピン、 または 挿入物適切な熱処理計画を決して怠ってはならない。
