電子機器プレス金型用小型精密部品の加工における重要ポイント

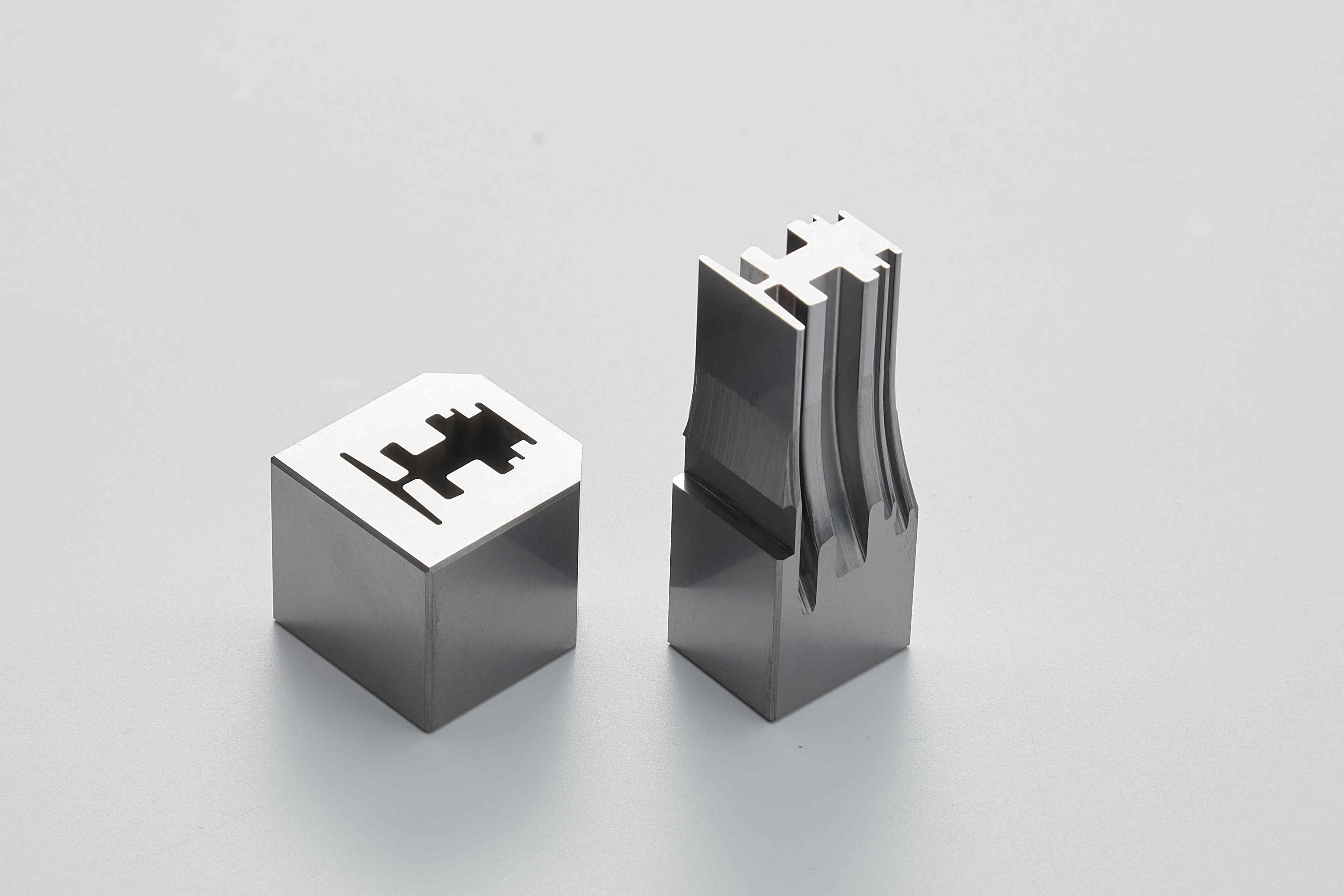

急速に進化する世界の電子機器業界では、電子製品（スマートウェアラブル、車載電子機器など）の小型化、高精度、信頼性に対する需要が高まっています。これは電子機器の高度化を促進しています。 スタンピング金型技術、特に小型で 精密金型部品―プレス加工製品の品質と耐用年数を左右する主要部品。これらの小型部品（5mm以下、公差±0.01mm）は、超高精度を実現するために、厳格な工程管理と高度な技術に依存しています。

材料選定：精度と耐久性の基盤

小型精密プレス成形部品の材質は、加工性、耐摩耗性、および耐用年数に直接影響を与えます。従来のプレス成形金型とは異なり、電子機器用金型部品は高頻度（1時間に数千回）のプレス加工に耐え、寸法安定性を維持する必要があります。そのため、材料選定においては「高精度、高硬度、加工性、安定性」という原則が重要となります。

一般的な材料とその用途：

高速度鋼（HSS）：小型部品に広く使用されています パンチ, 死亡ガイド付きで、優れた耐摩耗性、加工性、熱処理性能を備えています。熱処理後はHRC 62～65に達し、一般的な電子機器用金型の要件を満たします。

超硬合金： 超精密部品（例：マイクロパンチ）硬度はHRC 85～90で、優れた耐摩耗性を備えています。ただし、脆いため、割れを防ぐため慎重に取り扱ってください。

ステンレス鋼／特殊合金：過酷な環境（高温、腐食）に最適です。SUS304、SUS316L、チタンなどの合金は、複雑な条件下（自動車エンジンなど）でも高い信頼性を確保します。

重要なポイント：材料の均一性、純度、表面品質を事前に検査すること。内部欠陥（介在物、亀裂）や表面欠陥（傷、錆）は、精度誤差や金型破損の原因となる。

精密機械加工：寸法制御の中核

小型精密電子機器の金型部品には、寸法、形状、位置に関して厳密な精度が求められます。わずか0.005mmのずれでもプレス加工品の不良につながる可能性があります。通常の機械加工では不十分であり、以下の重要な要素に焦点を当てた高度な設備とプロセスが必要です。

旋削加工とフライス加工：基本的な精度を確保する

高精度CNC旋盤／フライス盤（位置決め精度±0.001mm）は、単純な形状の部品（シャフト、スリーブ、ガイドピン）を加工します。主なポイント：

クランプ安定性：使用 精密治具変形を軽減するため。超小型部品の場合（<直径1mmの部品は、真空/磁気チャックを使用して壊れやすい部品を保護し、バッチの一貫性を確保します。

切削条件：硬い材料にはダイヤモンド／CBN工具を使用し、送り速度を下げ、熱変形を最小限に抑えるために十分な冷却を行う。これは精度を大きく左右する要因である。

寸法検査：リアルタイムチェックにはマイクロメーター／ダイヤルゲージを使用してください。±0.005mmの公差の場合は、無駄をなくすためにCNC統合型オンライン検査を使用してください。

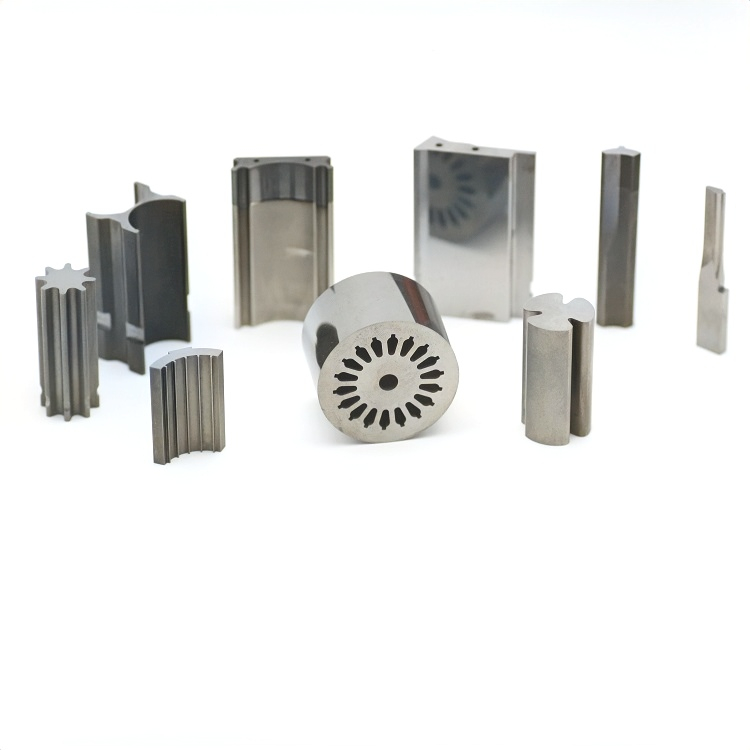

ワイヤ放電加工（WEDM）：複雑な形状と高精度を実現する

複雑な形状の部品（0.1mm以下の微細な穴、0.05mm以下の狭いスロット）は、高精度、良好な表面品質、切削抵抗のないワイヤ放電加工（特に低速ワイヤ放電加工）に依存しています。主なポイント：

鍵 WEDMプロセスポイント:

 電極線：均一で高張力のモリブデン／銅線を使用してください。破損を防ぎ、輪郭精度を確保するため、直径を部品サイズ（超微細部品の場合は0.02mmまで）に合わせてください。

パラメータ設定：材料/精度に応じて、パルス幅、間隔、電流を調整してください。硬い材料の場合は、熱変形を抑えるためにパルス幅を小さく、電流を小さくしてください。低速ワイヤを使用すると、Ra ≤ 0.02μmの精度が得られます。

治具の位置決め：部品の正確な位置決めには、精密治具（ピン、Vブロックなど）を使用してください。複雑な部品の場合は、精度と効率を高めるためにCNC位置決めを使用してください。

研削と研磨：表面品質と精度の向上

旋削加工、フライス加工、ワイヤ放電加工の後、微細なバリや工具痕が金型組立やプレス加工の品質に影響を与えます。研削と研磨は、不可欠な仕上げ工程です。

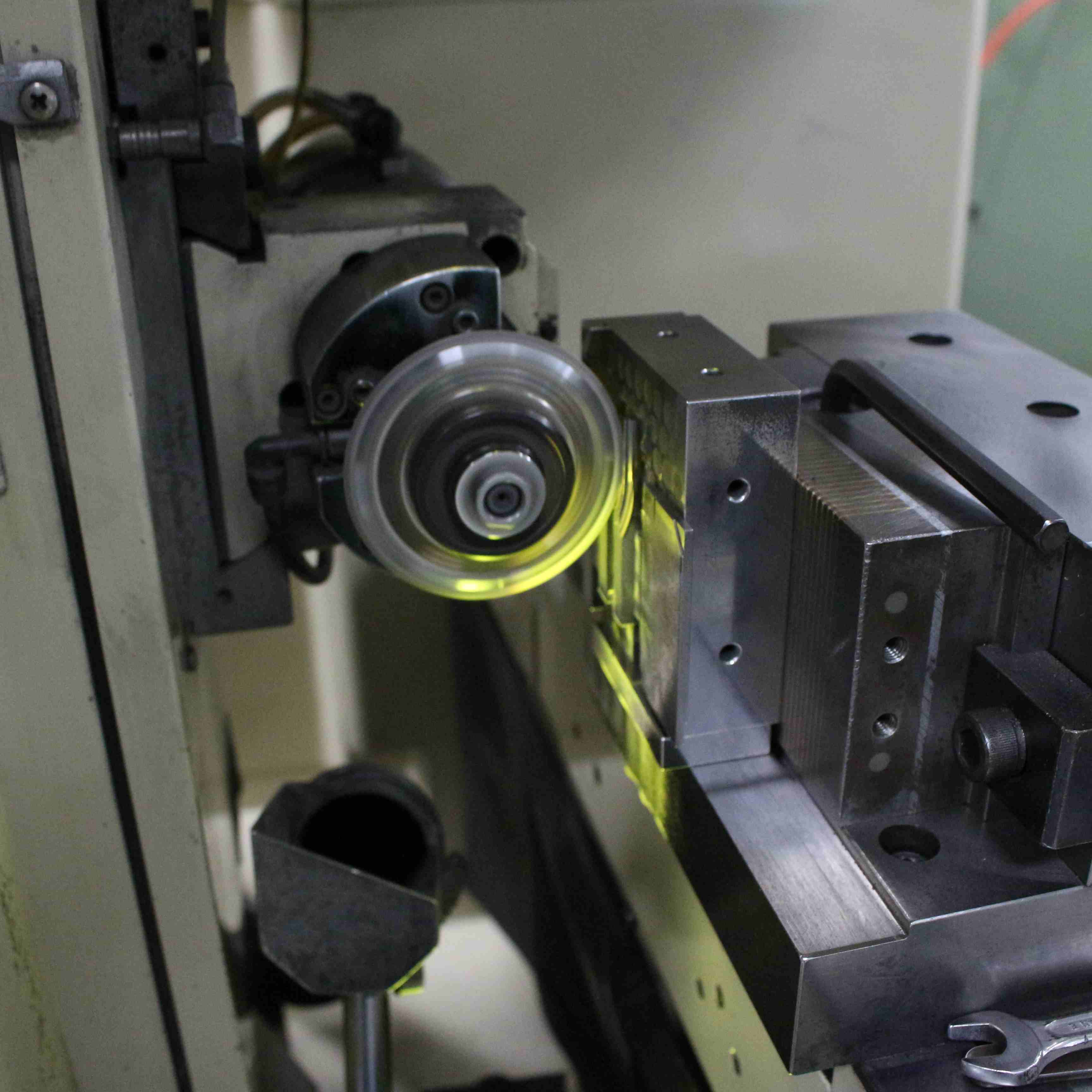

精密研削平面度と平行度を確保するため、高精度研削盤を使用してください。小型部品や薄肉部品の場合は、変形を防ぐためマイクロ研削を使用してください。

研磨：1000番～5000番の研磨剤を用いて「粗目から細目へ」の順に研磨し、Ra ≤ 0.01μmに達するまで仕上げます。表面の凹凸を避けるため、均一な力で研磨してください。0.005mm以下のバリには、プラズマ/電気化学バリ取りを使用してください。

電子コネクタ分野に揺るぎない焦点を当て、Hongyu Mouldは専門的な生産と製造に専念しています。 プレス金型部品上記に挙げた精密加工基準を遵守し、電子産業向けに高品質で信頼性の高い製品を提供します。
