精密製造においては、わずかなずれでも高額な故障や不良な組み立てにつながる可能性があります。公差基準と寸法基準は、信頼性の高い製造において非常に重要です。 精密プレス金型優れた性能により、自動車、航空宇宙、エレクトロニクス分野向けに、一貫した高品質の部品を提供することが可能になります。
許容基準とは何ですか？ 精密プレス金型部品?
許容基準は、 金型部品サイズ、形状、位置を精密に設計することで、シームレスな機能性と互換性を確保します。一般的なプレス加工とは異なり、精密プレス加工では、業界の共通認識、材料特性、最終製品のニーズに基づき、通常±0.001～±0.005インチ（±0.025～±0.127mm）という厳しい公差が求められます。
これらの規格は、2つの重要な目標のバランスを取ることを目的としています。1つは部品の互換性を確保すること（バッチ/製造業者間の容易な切り替えのため）、もう1つは精度と製造性のバランスを取り、不必要にコストを膨らませる過度に厳しい公差を避けることです。
業界標準寸法基準：公差管理の基礎
寸法基準面とは、公差測定を標準化するための基準点／基準線／基準面のことです。明確な基準面がないと、精密な公差も意味をなさなくなり、位置ずれや不適合部品につながります。業界では、3つの主要な基準面を持つ「基準面参照フレーム（DRF）」を使用しています。
1. 基本基準点（基準点A）
最も重要な基準点（多くの場合、金型のパーティング面やベースプレートの底面などの平面）であり、プレス機との位置合わせを確実にします。これは3つの自由度（X/Y/Z軸方向の移動）を制限し、すべての測定の基準線を設定します。
2. 二次基準面（基準面B）
主基準面に対して垂直であり、さらに2つの自由度（X/Y回転）を拘束します。通常は、基準面Aに対する向きを強化するために、側面、スロット、またはピン（例えば、パンチシャンクの側面）が使用されます。
3. 三次基準面（基準面C）
主基準面と副基準面の両方に垂直で、最終的な自由度（Z軸回転）を拘束します。位置を微調整するための小さな形状（穴、切り欠きなど）により、部品全体の拘束が確保されます。
許容差と基準点を規定する主要な業界標準
グローバルスタンダードは製造業者にとって共通の言語を提供し、サプライチェーンの一貫性と明確な設計コミュニケーションを保証する。
1. ASME Y14.5 (GD&T)
幾何寸法公差（GD&T）のゴールドスタンダードであり、部品形状の記号と規則を定めています。2018年に改訂され（2024年に再確認）、幾何公差を管理するための基準点を重視しており、自動車、航空宇宙、電子機器などの分野で広く使用されています。

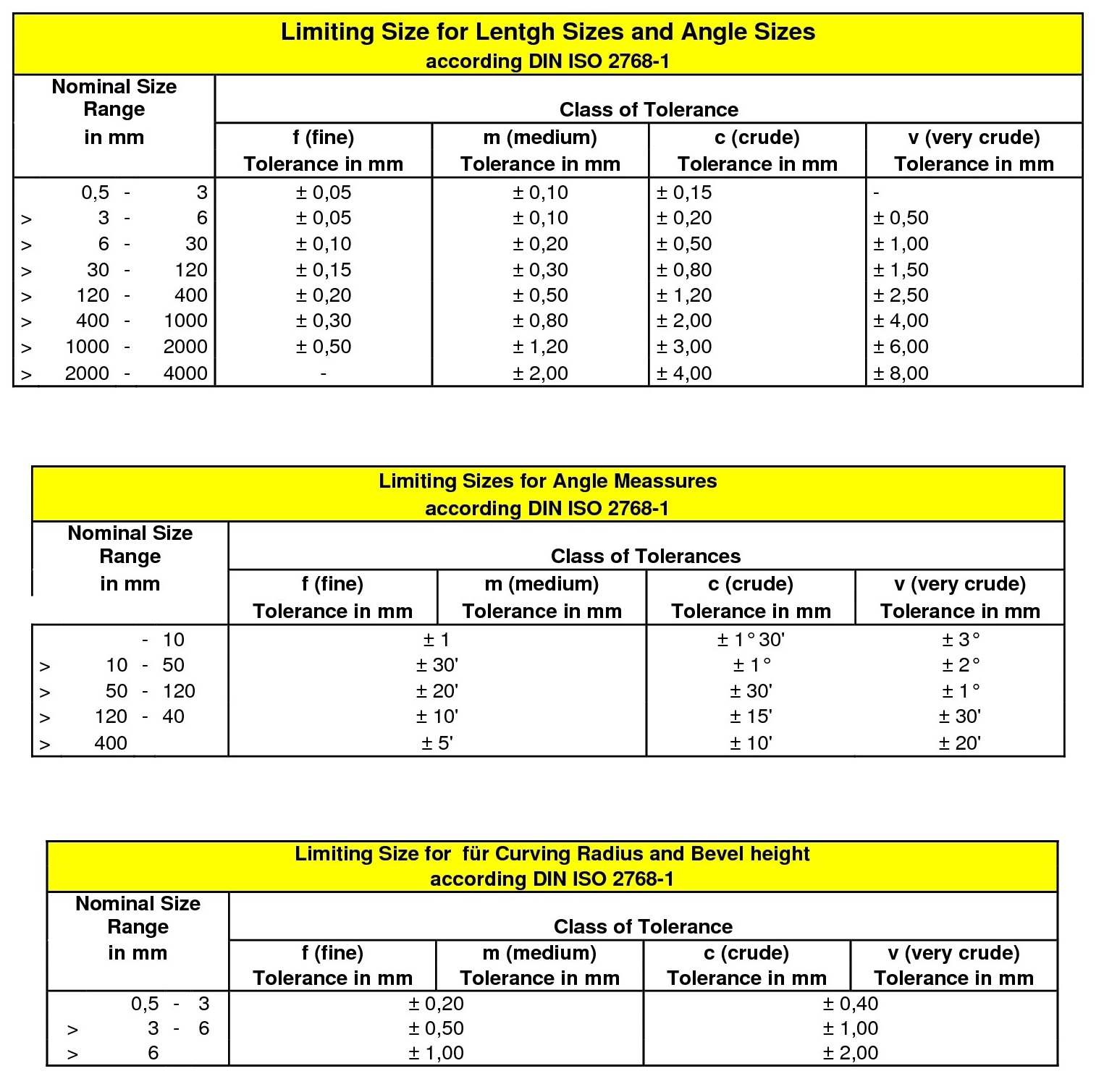

2. ISO 2768（一般許容差）
無印の線形/角度/幾何学的形状に対する一般的な公差を、4つのクラス（F/M/C/V）で定義します。 精密金型部品細目／中目等級を使用し、冗長な公差表示を減らすことで図面を簡素化する。
3. DIN 6930（プレス加工鋼部品）
プレス加工鋼材向けに特化しており、公差に影響を与える金属のせん断挙動（例：ダイロール）を考慮しています。寸法、同心度、対称性について4段階の精度レベルを規定しており、欧州の自動車／産業分野で広く用いられています。
4. ISO 8062-3（成形部品）
成形部品（精密プレス金型を含む）の寸法公差／幾何公差に焦点を当て、全体的な一貫性を確保するために等級と加工代を定義します。

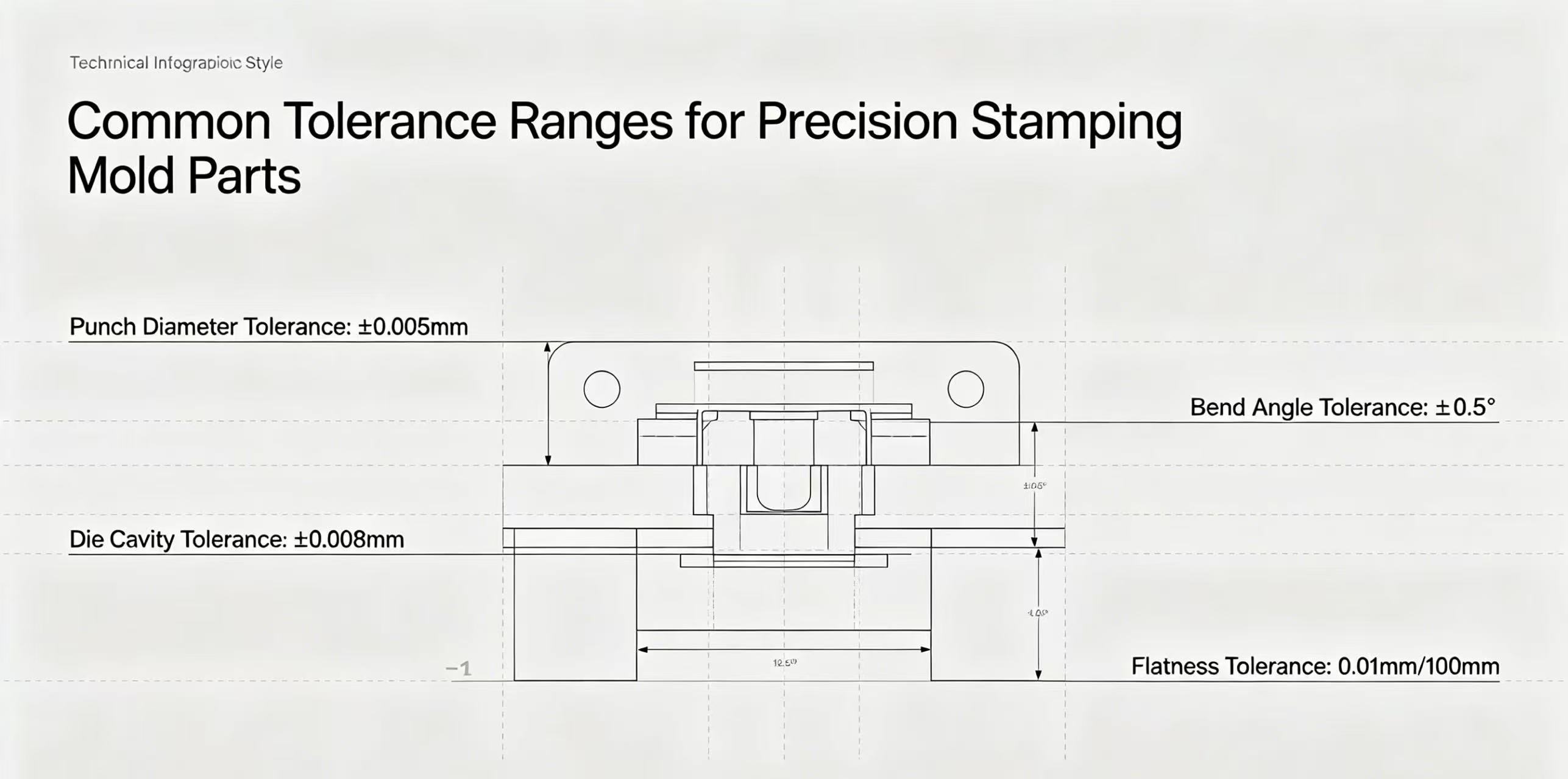

精密プレス成形金型部品の一般的な公差範囲
一般的な範囲は、部品の機能、材料、およびプロセスによって異なり、精度とコストのバランスが取れています。
許容値の選択に影響を与える要因
公差の選択には、次の4つの重要な要素のバランスを取る必要があります。
要約すると、精密プレス金型の性能を最適化し、無駄を削減し、最終製品の品質を確保するには、業界共通の寸法基準と公差規格を理解することが不可欠です。ASME Y14.5やISO 2768といった確立された規格を遵守し、機能的なニーズと製造可能性のバランスを慎重に取ることで、メーカーは今日の精密加工が求められる業界の要求を満たす、信頼性が高くコスト効率の良い金型部品を製造できます。技術の進歩に伴い、これらの規格は今後も進化していくでしょうが、公差管理のための一貫性のある信頼性の高い枠組みを提供するというその中核的な目的は、精密プレス加工製造の礎であり続けるでしょう。
