メタディスクリプション: ±0.002 mm のプロファイル偏差 ワイヤ放電加工 図は単一の数字のように見えますが、実際には、配線、電気、水、経路、環境という 5 つの厳密に制御されたリンクが必要です。これが、この仕様が実際にはシステムエンジニアリングの問題である理由と、 精密ワイヤ放電加工 パートナー。
いずれの場合でも 精密金型 または スタンピングダイ 図面には、次のようなメモがよく見られます。
「最大許容プロファイル偏差：±0.002 mm」
ワイヤ放電加工に不慣れな人にとっては、その線は単なる公差のように見えるかもしれない。しかし、経験豊富な人にとっては 低速ワイヤ放電加工 (WEDMオペレーターにとって、その2ミクロンは警鐘です。機械の選定や電気的パラメータから、配線の状態、水質、切断経路、さらには作業場の温度に至るまで、チェーンのあらゆる段階で、その2ミクロンのための余地を確保する必要があることを意味します。
これらのリンクのいずれか一つでも間違えると、部品は検査に合格しません。
この記事では、±0.002 mmという精度がなぜ根本的にシステムエンジニアリング上の課題となるのか、そしてB2Bの顧客が本格的な精密放電加工（EDM）パートナーに何を期待すべきなのかを解説します。

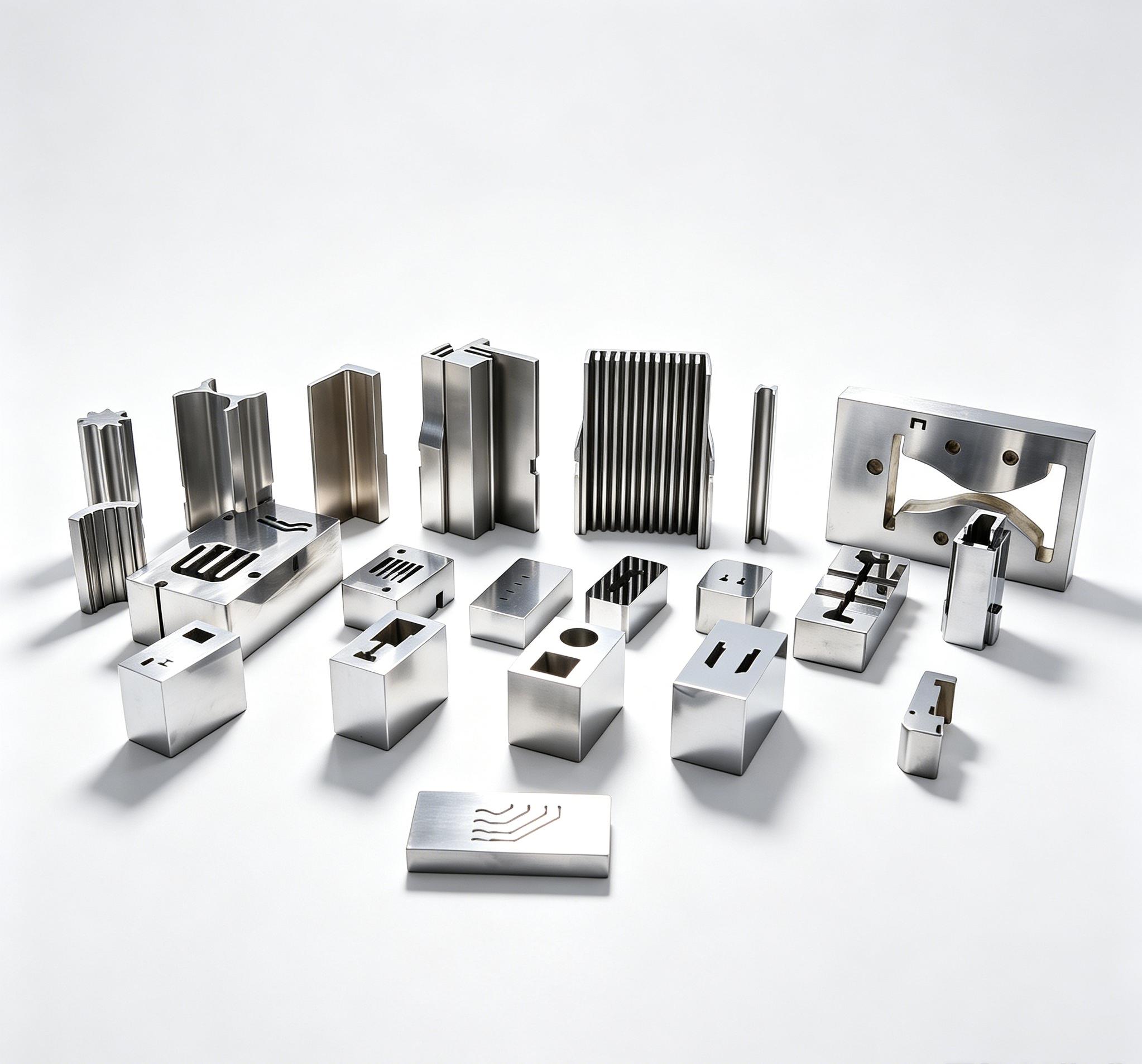

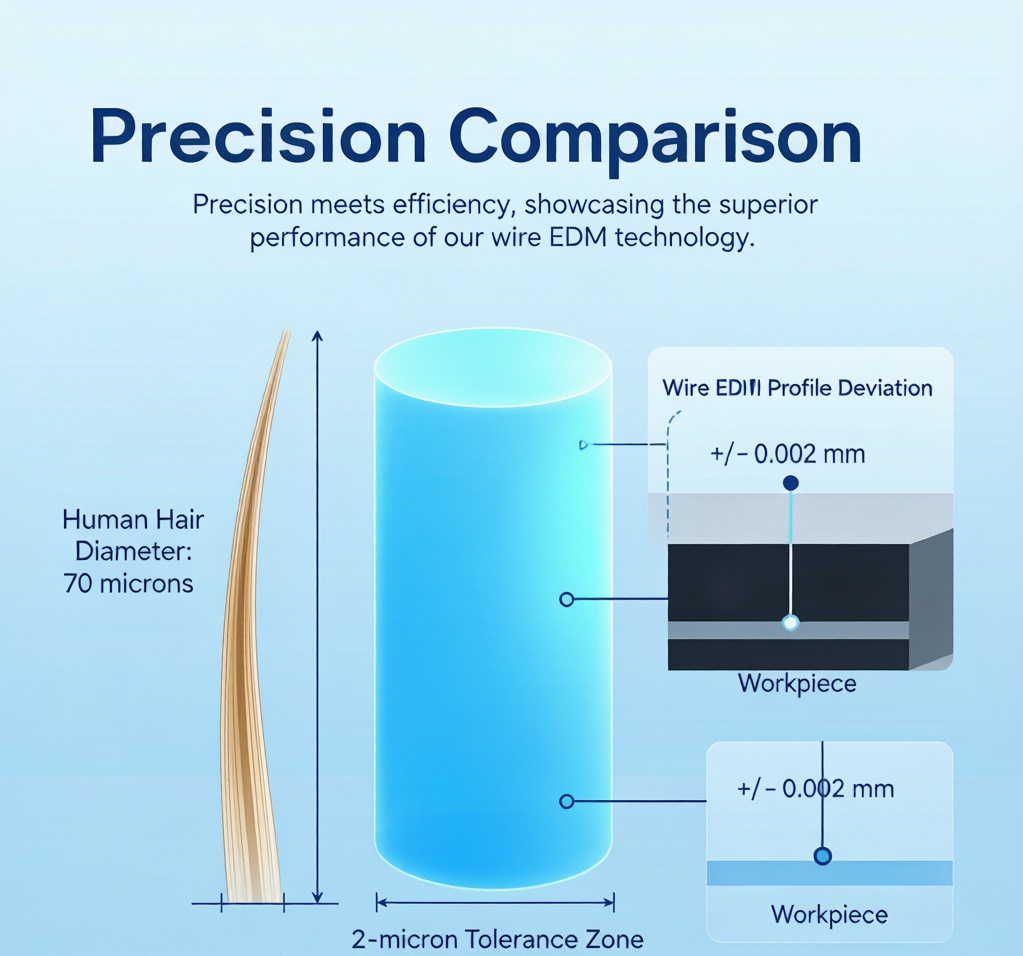

この数字をより分かりやすくするために：
l 2ミクロン＝0.002mm
l 人間の髪の毛の直径は約70ミクロンです。
l つまり、許容される偏差は髪の毛の太さの1/35未満である。
ワイヤ放電加工機のどの部品も、単独では2ミクロンの加工精度を実現することはできません。ワイヤ、電気エネルギー、誘電体水、工具経路、そして周囲環境といった要素すべてが最適に調整された場合にのみ、この精度が達成されます。これこそがシステムエンジニアリングの本質です。最終的な成果は、個々の部品の総和ではなく、全体から生まれるのです。
精密ワイヤ放電加工における5つの重要な工程
1. 電極ワイヤの選定と張力制御
ワイヤ放電加工における「切削工具」は、ソリッドエンドミルではなく、0.10～0.30mm程度の細さの真鍮またはモリブデン製の電極ワイヤです。このワイヤ自体に、すでに直径公差が存在します。
なぜ重要なのか：
l 直径0.25mmの真鍮線が実際には0.002mm大きい場合、放電ギャップが広がり、仕上がり形状が外側にずれる。
l ワイヤの張力が変動すると、切断中にワイヤが振動し、その振動が波や寸法のばらつきとしてワークピースの表面に直接伝わる。
良い状態とはどのようなものか：
l 直径を厳密に管理した精密グレードの電極線
l プロセス補正機能を備えた連続摩耗監視
l 高速ワイヤ送給時でも張力変動を狭い範囲内に抑える自動張力制御システム
これは、エントリーレベルのマシンとハイエンドマシンの性能が大きく異なる点のひとつです。±0.002 mmの精度が求められる作業では、クローズドループテンションは必須です。
2. 放流パラメータの精密なマッチング
ワイヤ放電加工は、パルス状の放電によって材料を除去する加工方法です。各パルスによって微細なクレーターが形成され、その深さはパルスのエネルギーによって決まります。
根本的なトレードオフ：
より高い放電エネルギー | 放電エネルギーを低減 |
より速い切断 | 切断速度が遅い |
表面が粗い | 表面がより滑らか |
プロファイル偏差が大きい | プロファイル偏差をより小さく |
±0.002 mmのプロファイル精度を実現するには、仕上げ工程を非常に低いエネルギーで実行する必要があります。
l パルス幅が狭い
l ピーク電流が低い
l 最終的な仕上げ研磨には、専用の「非電解電源」または「超微細仕上げ回路」が用いられることが多い。
デメリットはよく知られている。時間を短縮すると 3～4倍 粗削りと比較すると、マイクロ精密放電加工 作業料金は決して安く見積もられません。機械の稼働時間は実際の時間です。
3. 水質とろ過の隠れた影響
これは一連のプロセスの中で最も見落とされがちな部分であり、無視した場合の代償も最も大きい部分の一つである。
ワイヤ放電加工は 脱イオン水 誘電体として。 抵抗率 その水が放水ギャップの安定性を直接制御する。
l 抵抗率が低すぎる → 放電エネルギーが分散する → ギャップが広がる → プロファイルがオーバーサイズになる
l 抵抗率が高すぎる →放電が不安定になる→断線と異常な火花が発生する
±0.002 mmの場合、標準的な制御バンドは次のとおりです。
l 抵抗率は1 × 10⁵ Ω·cm以上で安定している
l 樹脂タンクの定期交換
l 高効率ろ過により加工ゾーンを清潔に保ちます
樹脂タンクの状態とフィルターエレメントのミクロン定格は、最終的なプロファイル精度に一行ずつ反映されます。水処理システムを後回しにしている工場では、2ミクロンの精度を維持することはできません。
4. 切断経路と在庫配分におけるプロセスインテリジェンス
経験豊富なプロセスエンジニア2人に同じ図面を渡しても、それぞれ異なる経路をプログラムすれば、全く異なる結果が得られる可能性がある。経路計画こそ、経験が真価を発揮する部分なのだ。
±0.002 mmの標準的なマルチパス戦略：
1. ラフカット ― 在庫の大部分を取り除き、内部応力を解放する
2. 半仕上げカット ―応力解放によって生じた変形を修正する
3. 仕上げカット（薄切り） 最終的なサイズと表面品質に達する
各パスには、以下から導き出される正確に計算されたオフセットがあります。
l 材料の厚さ
l 幾何学的複雑性
l 特定の機械の挙動
オフセットが大きすぎると、仕上げ加工で前の加工痕をきれいに除去できません。逆に小さすぎると、最終加工で基準面に到達できない可能性があります。これらの数値の感覚は、パラメータシートからではなく、長年の試行錯誤と蓄積されたデータから培われるものです。
5. 温度と環境の影響
最後にして最も過小評価されている変数は、周囲の環境である。
l 20℃±0.5℃の恒温作業場では、2ミクロンの誤差は全く問題ない。
l 制御されていない環境では、わずか±2℃の変動でも、ワークピースの熱膨張と収縮によって許容範囲の大部分が消費されてしまう可能性があります。
そのため、精密ワイヤ放電加工工場は以下のようなものに投資します。
l 定温空調システム
l 加工前の長い均等化時間
l 作業エリア周辺の冷却液と空気の流れの管理
一般的な工場で精密部品を加工するサプライヤーは、たとえ高性能な機械を使っていたとしても、2ミクロンの精度を安定して維持するのは難しいだろう。
これがあなたのプロジェクトにとって重要な理由
図面で±0.002mmのプロファイル偏差が求められている場合、あなたは機械加工サービスを購入しているのではなく、管理されたシステムへのアクセス権を購入しているのです。
l 閉ループ式ワイヤ張力制御装置
l マイクロフィニッシュ回路を備えた発電機
l 抵抗率が安定した水系
l プロセスを計画する方法を知っているプロセスエンジニア
l 年間を通して温度が一定に保たれる作業場
どこか一つでも弱い部分があれば、鎖は切れてしまう。だからこそ、どんなに宣伝文句が立派でも、すべての工場が引き受けられる仕事ではないものもあるのだ。
精密ワイヤー放電加工のパートナーをお探しですか？
で 東莞Hオンユ モールド株式会社±0.002 mmのプロファイル偏差は、特別な要求ではなく、日々の生産目標です。当社の生産能力は、以下の点に基づいて構築されています。
l アギー・シャルミルズ、ソディック、ワイダ ハイエンド低速ワイヤ放電加工機
l A 恒温ワークショップ 湿度制御された
l 社内 脱イオン水システム 連続的な比抵抗モニタリング
l A マルチパス切断データベース 19年間の輸出業務を通じて磨き上げられた
l 19+ 長年にわたる献身的なサービス経験 欧州および日本のB2B顧客 自動車、電子機器、ICパッケージング、産業機械分野
当社は、金型メーカー、プレス金型メーカー、精密部品メーカーといった、実際に信頼できる公差を必要とする企業と直接連携しています。そして、公差の1ミクロン単位がどこでどのように使われているかを、分かりやすい言葉で説明できるパートナーを求めている企業とも協力しています。
図面を送っていただければ、それが実現可能かどうか、そしてどのように実現できるかを正直にお伝えします。
