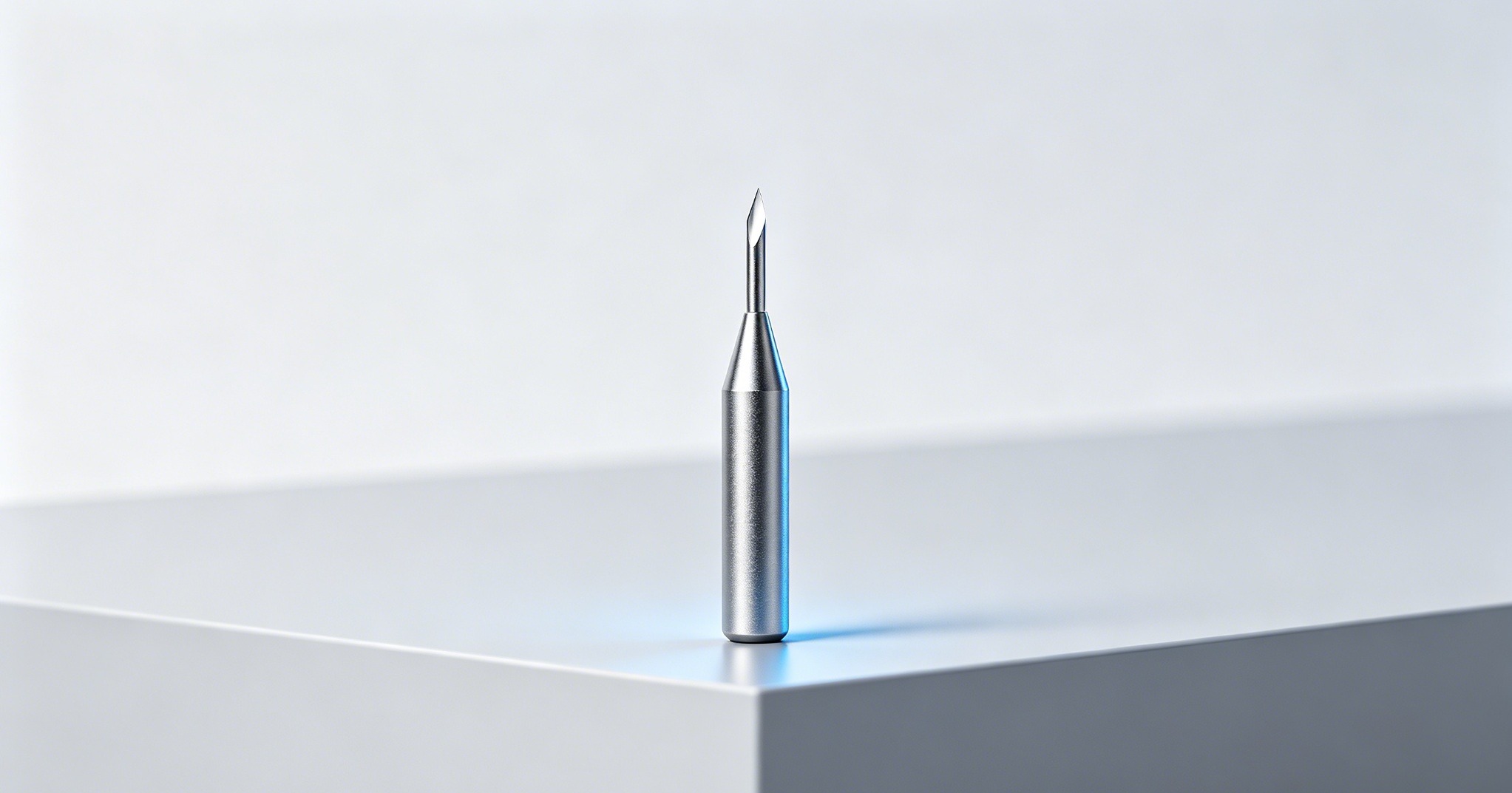

高級製造業では、 精密プレス加工 ターミナル& 半導体コネクタ用モールド, マイクロ特殊形状 タングステンカーバイドパンチ これらは、金型精度、完成品歩留まり、耐用年数を決定する重要なコアコンポーネントです。従来品と比較して 高速鋼パンチ 標準 ラウンドパンチマイクロ特殊形状タングステンカーバイドパンチは、非常に高い加工障壁を備えており、ミクロンレベルの精密な職人技のテストと表現できます。 型 部品製造.
多くの 金型メーカー 精密工学企業は、市場の一般的なサプライヤーから調達したマイクロ特殊形状パンチは、切削刃の欠け、マイクロクラック、寸法偏差、短いプレス寿命といった問題があり、ハイエンド精密用途の量産要件を満たせないと報告しています。今日は、典型的な高難易度部品である、 0.6mmの特殊形状パンチ、超薄型0.12mmの刃先 ―例として、機械加工における主要な課題を徹底的に分析し、業界の問題点を克服して一貫して成果を出すための当社独自のプロセス強みを明らかにします。 超精密タングステンカーバイドパンチ.
炭化タングステン（超硬合金）は、HRA90 92という卓越した硬度と優れた耐摩耗性を備えているため、 マイクロ精密パンチ 高周波、連続 高精度プレス加工 運用には適している。しかし、非常に高い硬度と極めて低い靭性、そして極度の脆さという、重大な材料上のトレードオフを伴う。
刃先が0.12mmという極薄（軽量厚紙1枚分ほどの薄さ）のこのマイクロ特殊形状パンチでは、加工誤差の許容範囲はほぼゼロに近くなります。わずかな工作機械の振動、砥石の送りパラメータのわずかなずれ、クランプ力の微調整でも、刃先の欠けや部品の破損に直接つながる可能性があります。応力緩和のためにわずかな塑性変形を許容する高速度鋼とは異なり、タングステンカーバイドは実質的に靭性緩衝材を提供しません。従来の加工プロセスは、このような極薄特殊形状構造には全く適しておらず、これがほとんどの小規模工房が高品質のマイクロタングステンカーバイドパンチを製造できない理由です。
低速ワイヤ放電加工 ワイヤ放電加工（ワイヤーEDM）は、マイクロサイズの特殊形状パンチの粗加工に広く用いられています。放電加工によってワークピース表面に再鋳造された変成層が形成され、その中には目に見えない微細な亀裂が多数存在します。これらの潜在的な欠陥は目視検査では確認できませんが、加工後の部品がプレス機で成形されると、エッジの欠けや材料の剥離が急速に発生し、金型の予期せぬダウンタイムや不良部品の大量生産につながります。
この工程における重要な課題は、極めて精密な研削代管理にあります。0.12 mmの極薄刃先の場合、研削代は片側0.008 mmから0.015 mmという狭い範囲内に厳密に維持する必要があります。研削量が多すぎると刃先が薄くなりすぎて部品が不良品となり、研削量が少なすぎると再鋳造層が完全に除去されず、品質上のリスクが残ります。市場側のメーカーの多くは、経験的な設定と緩いパラメータ制御に頼っており、寸法精度と耐用年数のバランスを取ることができず、生産歩留まりが低くなっています。

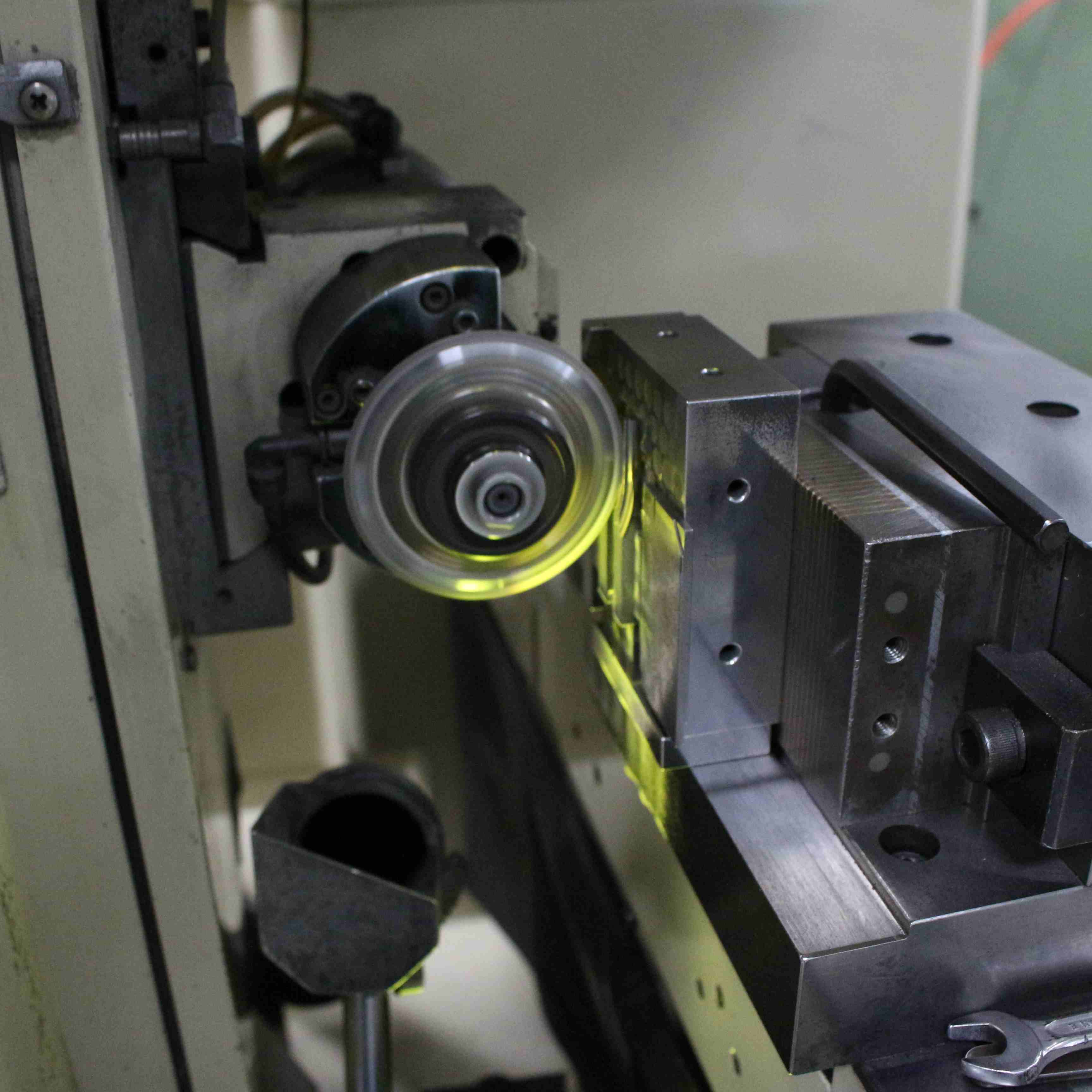

粗加工後、最終的な寸法精度と刃先の品質は完全に 光学プロファイル研削 （PG）— 超微細特殊形状タングステンカーバイドパンチにおける主要な技術的障壁であり、当社の主要な競争優位性の1つです。極薄切削刃の研削は、標準的なパンチ製造とは大きく異なります。すべてのパラメータと手順は、個別に調整されます。
1. 頻繁にドレッシングを施した、カスタムマッチングされた研削砥石当社では、各特殊形状に合わせてカスタマイズされたドレッシング手順を備えた超微細粒ダイヤモンド砥石を使用しています。高周波精密ドレッシングにより、砥石の不動態化によるエッジの欠けや形状の歪みを防ぎ、複雑な輪郭の正確な成形を保証します。
2. ミクロン単位の断続的な供給制御従来の連続的な工具経路ではなく、自己最適化された断続的なマイクロ送り加工を採用しています。1回のパスあたりの材料除去量はミクロン単位に制限されるため、極薄の切削刃を損傷する研削衝撃を排除できます。サイクルタイムは長くなり生産性は低下しますが、マイクロチッピングや部品の変形を確実に回避できます。
3. 定温応力除去加工システム炭化タングステンは熱伝導率が低いため、研削時の局所的な高温によって熱応力による微細な亀裂が発生しやすくなります。そこで当社では、油温と油流量を一定に保った専用の温度制御冷却システムを導入し、熱による隠れた亀裂の発生を防ぎ、内部構造の健全性を維持しています。
4. 低応力カスタムツーリングクランプ微小な部品は、クランプ時に破損したり位置ずれを起こしたりするリスクがあります。当社では、変形のない完全接触クランプを実現するために、特注の真空チャックと低応力治具を使用し、ワークピースの破損、加工時の振動、寸法ずれを防止しています。
高品質マイクロタングステンカーバイドパンチの真価は、見た目に満足できる試作品を作ることにあるのではありません。真の能力とは、潜在的な欠陥のない安定した量産と、長期にわたる一貫したプレス加工性能を実現することです。当社は、一般的な業界基準よりも厳格な全工程品質管理基準を導入し、量産歩留まりのばらつきやアフターサービスリスクといった、業界が抱える慢性的な課題を解決します。
1. 精密制御特殊形状プロファイルの寸法公差は±0.003 mm以内に安定して保持され、垂直度は≤0.005 mmで、ハイエンドコネクタ、半導体、および 精密端末 型.
2. 顕微鏡検査400倍の金属顕微鏡を使用して、切削刃の100％検査を行い、0.002mmを超えるノッチやマイクロチップを除去し、目に見えない微細な欠陥をすべて検出します。
3. 耐用年数最適化超薄刃加工条件下向けに開発されたカスタム軽量コーティングプロセスは、切れ味と耐摩耗性のバランスを最適化します。これにより、業界でよく見られる2つの落とし穴、すなわち、コーティング厚が厚すぎるとプレス加工時にバリが発生すること、そしてコーティング厚が薄すぎると製品寿命が短くなることを回避できます。
4. 大量生産の安定性全工程にわたるSPC寸法監視により、バッチ間の一貫した精度が保証され、ロット間のばらつきが排除されるため、顧客の大量生産をサポートします。
現在の業界状況では、標準的なタングステンカーバイドパンチは過剰生産能力と激しい価格競争に直面している。一方、高精度、マイクロサイズ、超薄型、特殊形状のパンチは、 タングステンカーバイドパンチ 高度な加工要件、低い歩留まり率、高い技術的障壁のため、資格のあるサプライヤーの間では依然として供給が極めて不足しており、ハイエンド金型メーカーにとって喫緊の重要な需要となっている。
長年の専門知識を持つ 精密金型部品の製造当社は、高難易度の特殊形状タングステンカーバイドパンチの特注設計を専門としています。当社の強みは以下のとおりです。
✅ 極薄の刃先、微細構造のプロファイル、細長いマイクロパンチなど、難易度の高い用途向けに実績のあるソリューションを提供します。
✅ ワイヤ放電加工のストック許容値、PG研削、応力制御加工のための自己最適化統合プロセスにより、微小亀裂、エッジチッピング、寸法不適合を排除します。
✅ 高精度機器一式、特注工具、厳格な品質管理により、業界平均をはるかに上回る大量生産を実現
✅ 精密プレス加工、端子加工、半導体、医療機器などのハイエンド産業向けに、非標準の特殊形状マイクロタングステンカーバイドパンチを幅広くカスタマイズできます。
金型部品の精度は、最終製品の品質を左右します。ミクロンレベルのプロセス革新は、企業の中核的な競争力を築きます。マイクロサイズの特殊形状タングステンカーバイドパンチの製造における複雑さは、業界における技術的な障壁であると同時に、当社の競争優位性でもあります。当社は粗雑な加工や潜在的な欠陥を排除します。ミクロンレベルの精度、マイクロクラックゼロ、長寿命、そして一貫した信頼性という基準を遵守することで、ハイエンド製造業のお客様が精密金型部品のボトルネックを解消し、金型の寿命、生産歩留まり、そして市場競争力全体を向上させるお手伝いをいたします。
カスタムの高難易度マイクロ特殊形状タングステンカーバイドパンチが必要な場合は、 精密金型穿孔工具精密加工に関する最適なソリューションをご希望の場合は、お気軽にお問い合わせください。
